Pomoc Comoodore 64.

[abadon11]

Witam.
Stałem się posiadaczem commodorka, ale niestety miał usterkę w postaci czarnego ekranu.
Płyta o oznaczeniu 250469 revB grzała się jedna pamięć i czip U5 character rom, wymieniłem obydwie pamięci i U5 comoodorek ożył daje obraz, dzwięk też jest , wydaje się być wszystko ok.
Zasilacz zrobiłem nowy 5,2 v stałego i 10v zmiennego na trafo toroidalnym.
Problem jest następujący i dziwny ,nie mogę wgrać żadnej gry która jest większa tzn powyżej 15kb ,mniejsze gry wgrywają się bez problemu, używam magnetofonu jest w idealnym stanie wymieniony pasek itd.
Dorobiłem też w magnetofonie wejście line in , przez smartfon z programem tapDancer jest tak samo ,małe gry wgrywają się bez problemu a większe za cholerę.
Przychodzi mi na myśl tylko wymiana kondensatorów , może gdzieś siada po drodze napięcie czy coś?
Proszę o pomoc fachowców od c64, gdzie szukać przyczyny takiego stanu rzeczy.

[radius75]

Zglasza 38911 wolnych bajtów?
Jakies testy pamięci przeprowadzałeś?

[abadon11]

Zglasza 38911 wolnych bajtów?
Jakies testy pamięci przeprowadzałeś?

Tak zgłasza 38911 bajtów , ale już rozkminiłem ze na 99% to problem z adresowaniem pamięci i obstawiam częściowo uszkodzony cpu.

[t0m3000]

Mialem cos podobnego rok temu. Na tescie CPU byla ok. Wymienilem CPU i wszystko znowu leci u mnie.

[Sebastian030]

Witam podepnę się do tematu moja płyta 250469 rev.B a o to mój problem
Co się zepsuło moje podejrzenia zasilacz lub PLA, Czy ktoś miał podobny przypadek?

[Gordian]

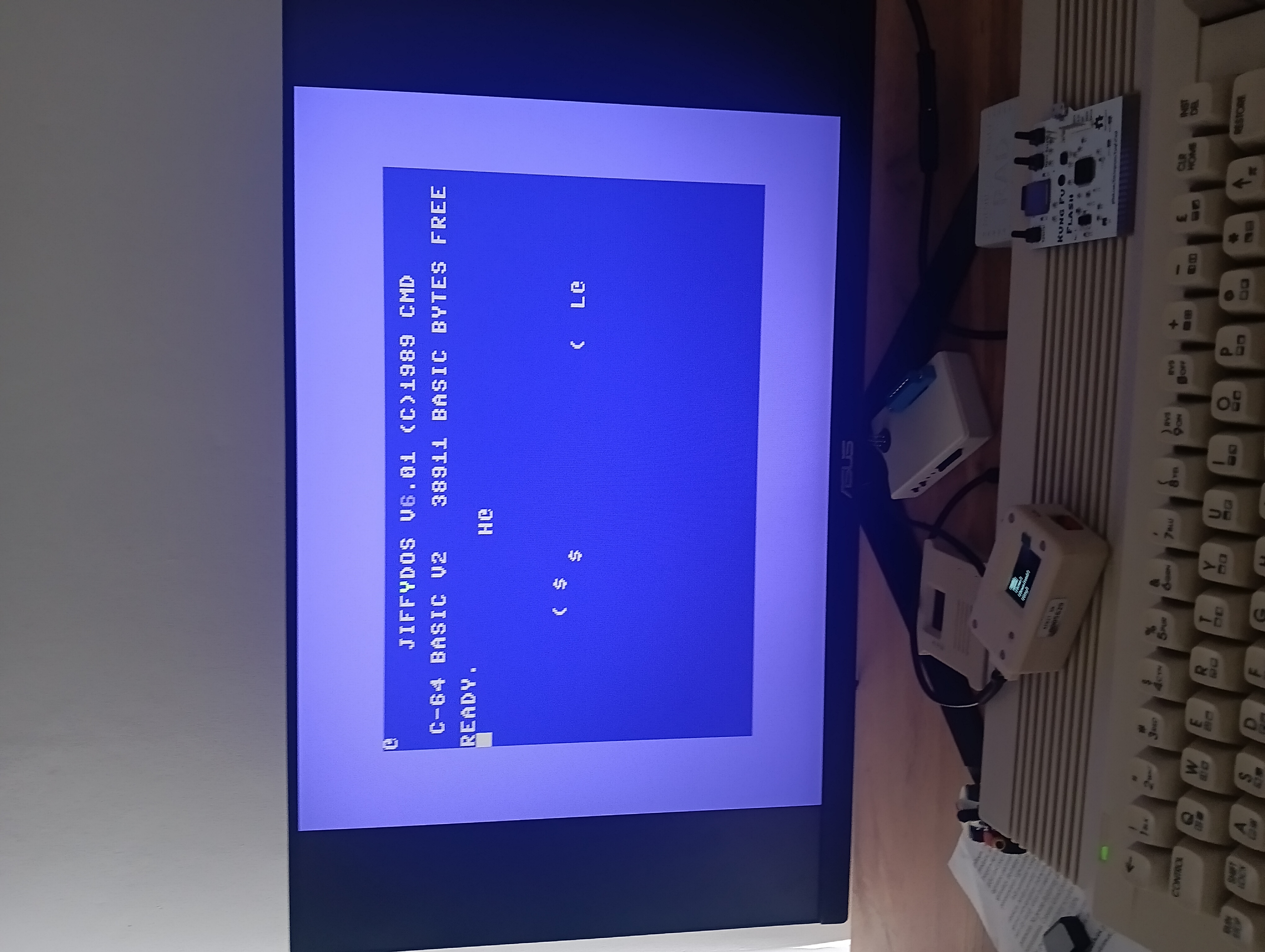

Pierwszy ekran sugeruje, że to CIA: https://www.pictorial64.com/#u2

[Sebastian030]

Sprawdzałem na tej stronie wyszło mi że pamięć koloru ja mam ją w układzie PLA SHARP 252535-01
Podłączyłem c64 jeszcze raz przez chwilę może z 10 sekund ok potem kursor przestał migać i ten sam obraz jak na zdjęciu nr 1
Pomierzyłem zasilacz mam 5,1v DC czyli ok a na nóżkach od 9v AC jednej 0v na drugiej 0,3v teraz nie wiem czy pod obciążeniem ukazuje się tam napięcie czy powinno być na wtyczce?

[Sebastian030]

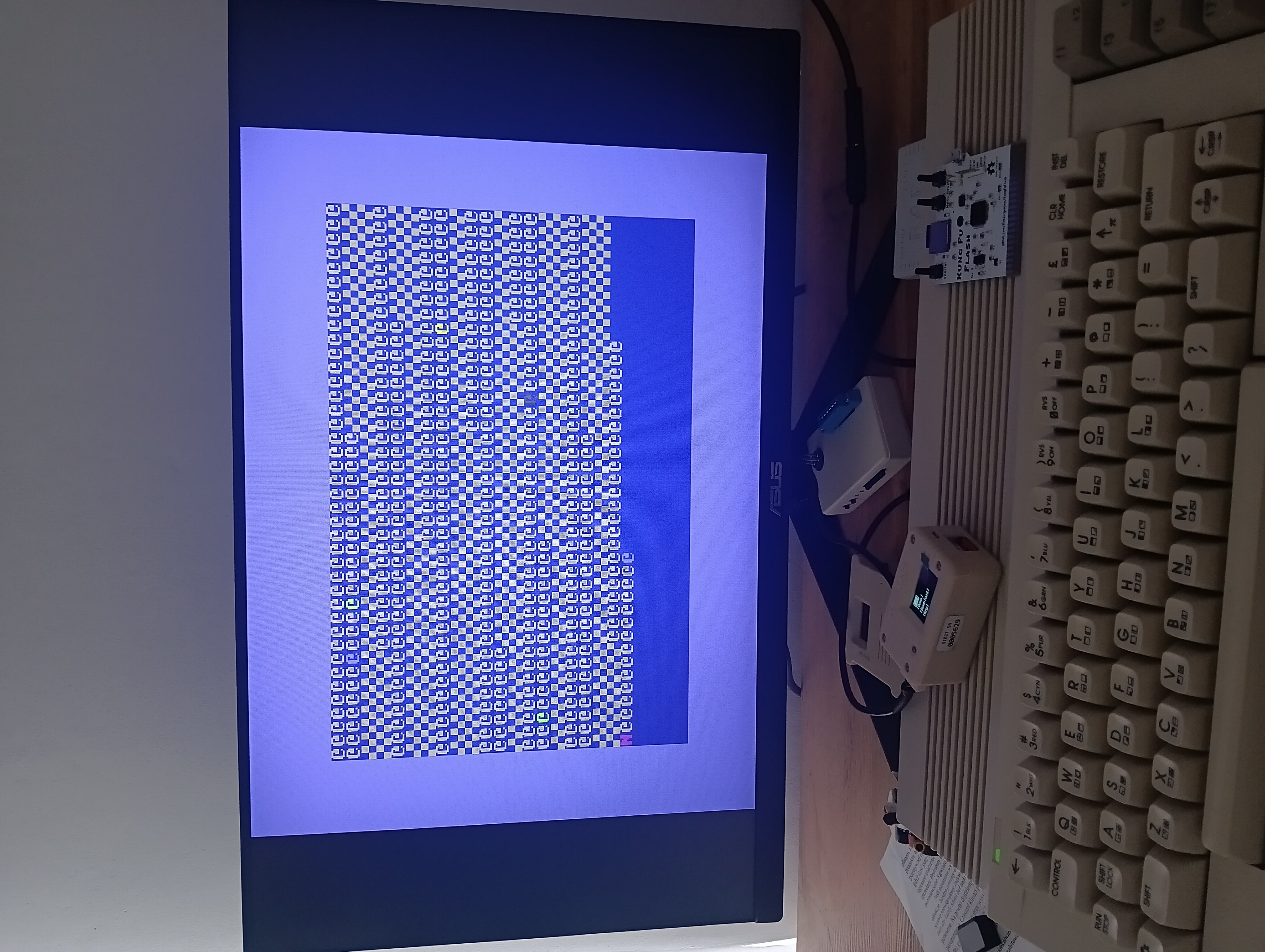

Na zdjęciu nr 2 tego nie widać ale literki niektóre są bardziej rozjaśnione

[juntek]

Pomierzyłem zasilacz mam 5,1v DC czyli ok a na nóżkach od 9v AC jednej 0v na drugiej 0,3v teraz nie wiem czy pod obciążeniem ukazuje się tam napięcie czy powinno być na wtyczce?

Źle mierzyłeś sekcję 9V AC

[Sebastian030]

Problem z moim commodorkiem rozwiązany, w skrócie schrzaniłem lutowanie podstawki pod kernal poprawiłem luty chwile było ok potem zwiecha tyle czasu około 2 minut pracy wystarczyło aby podłączyć kart diagnostyczny i tam zgłasza U1 CIA kurcze z kąd wziąść 6526A. Postanowiłem przyjżeć sie piną wydawały się niektóre lekko zielone postanowiłem przelutować i pomogło c64 działa jak dawniej.
