Joystick do C16, 116, +4

Nie ma róży bez kolców... Miejsce na dyskusję o najmłodszym bracie C64
Wiadomość
Autor
romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Joystick do C16, 116, +4

#1 Post autor: romeks »

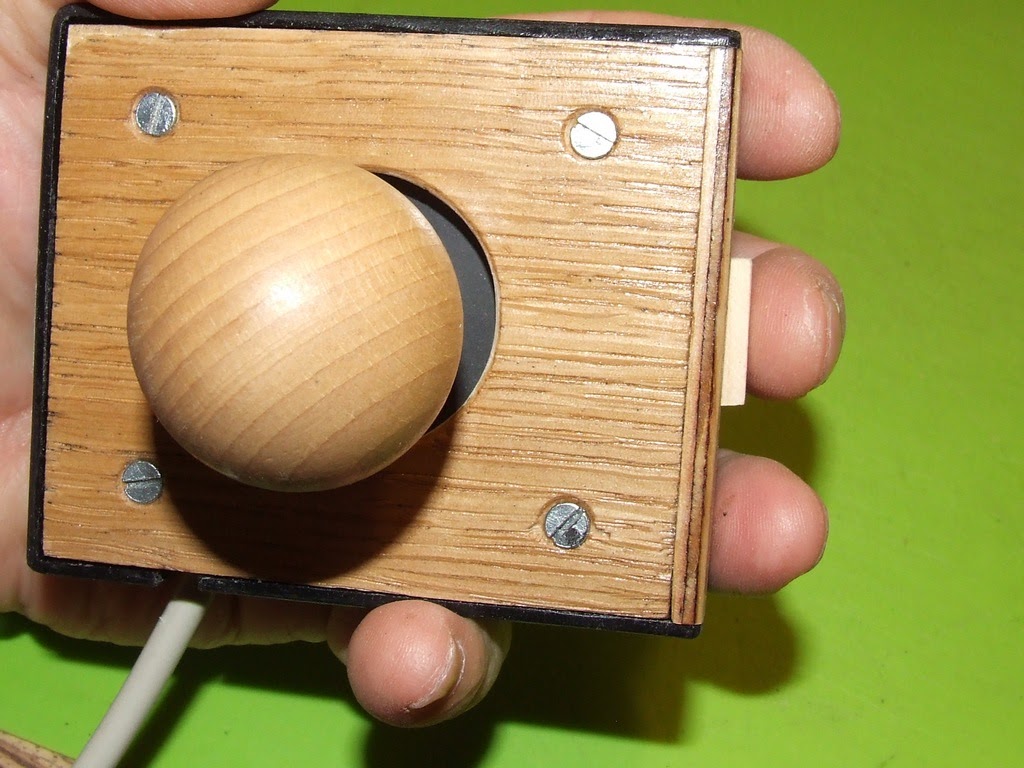

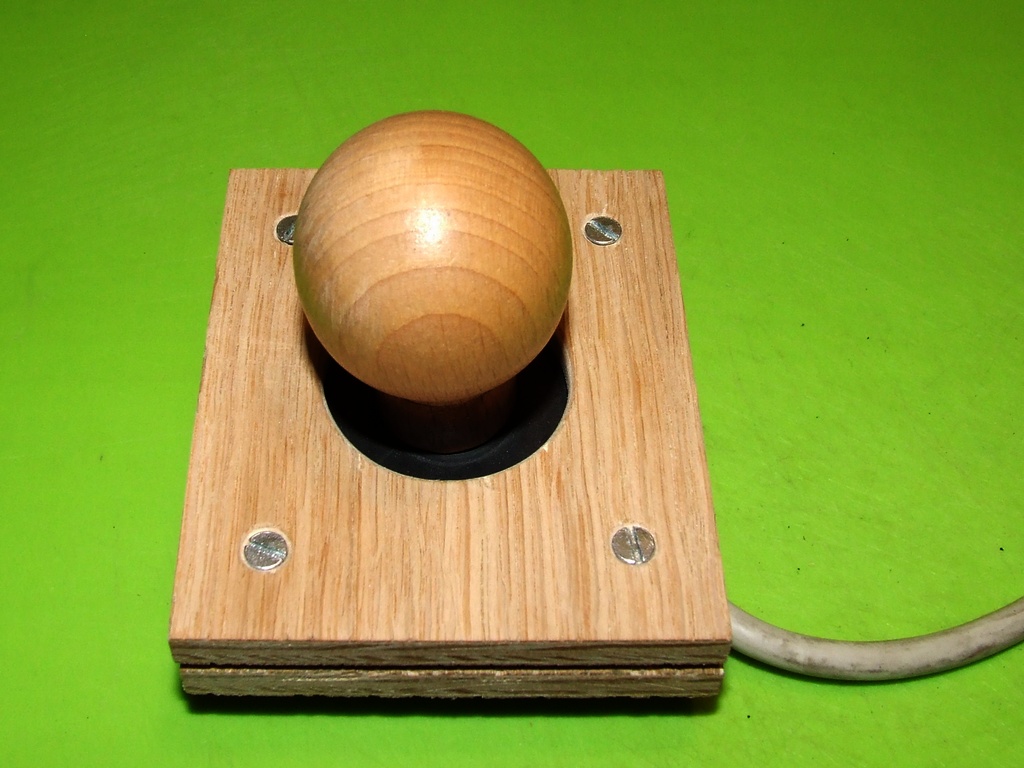

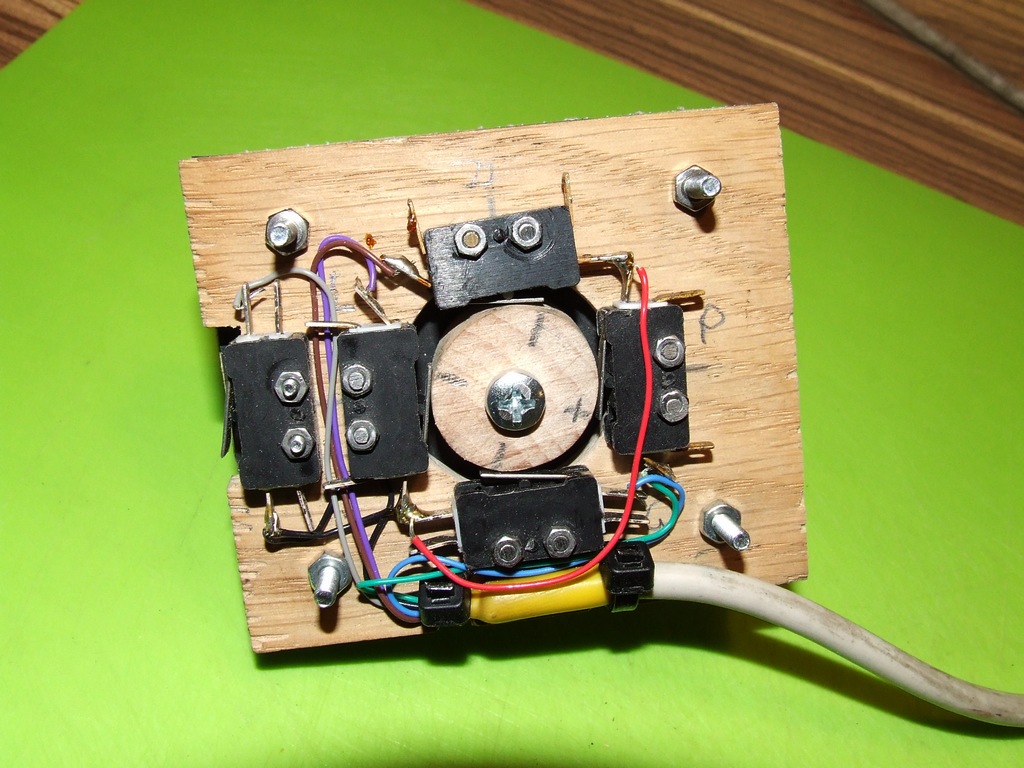

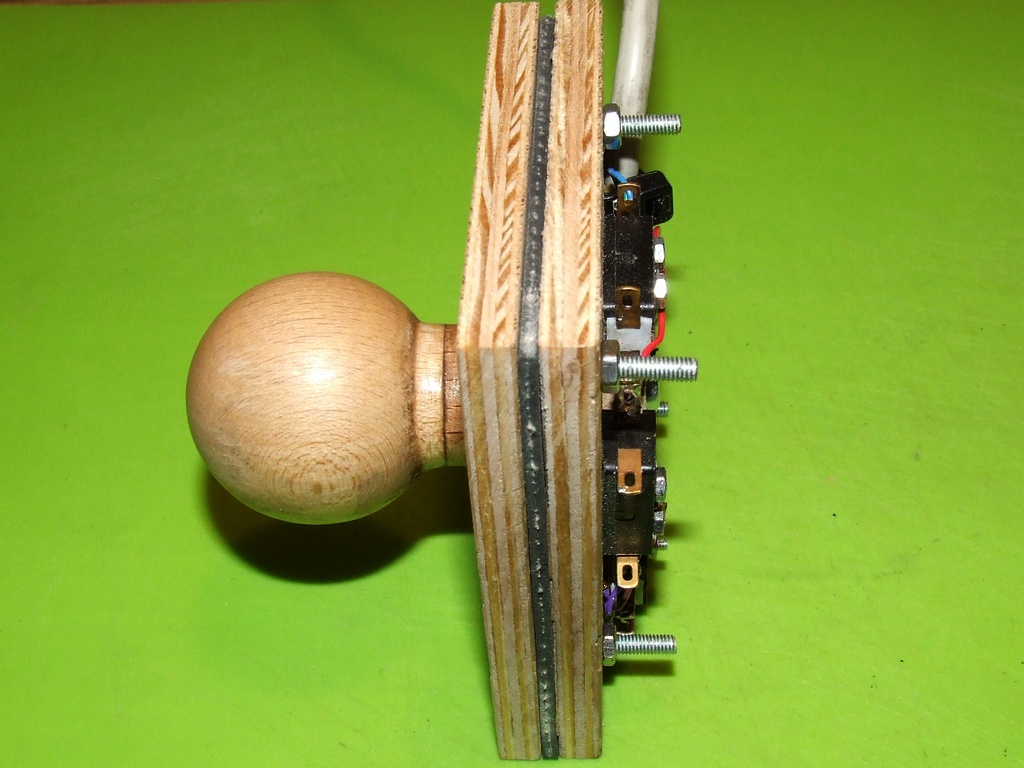

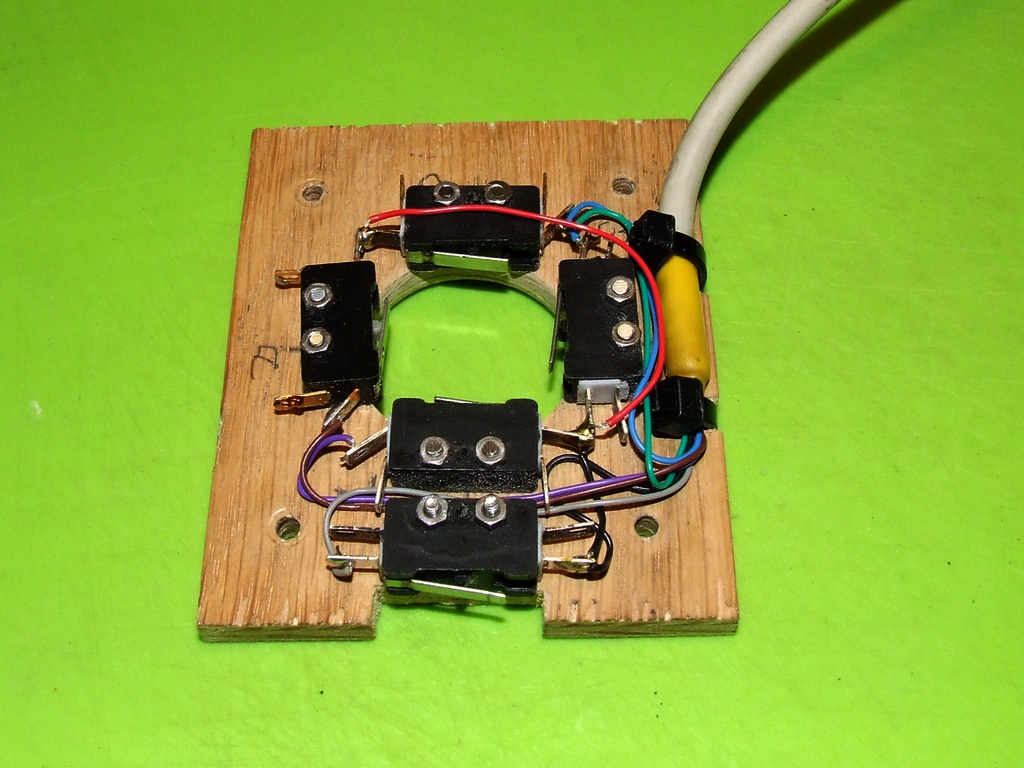

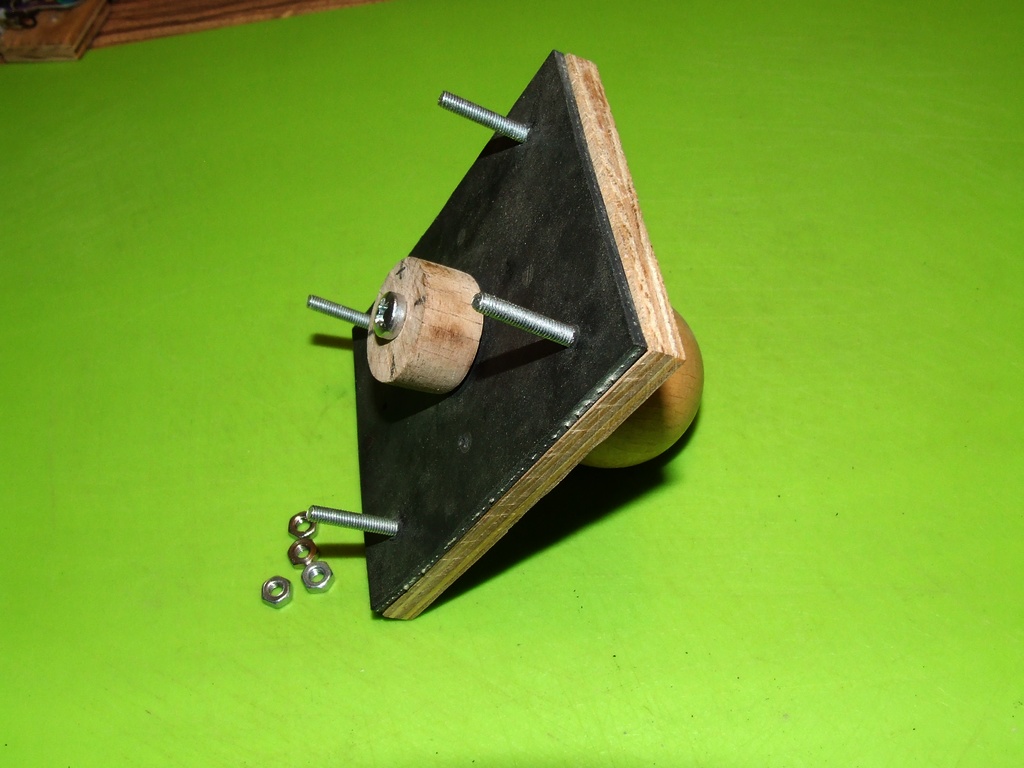

Z dostępnych materiałów zrobiłem bardzo precyzyjny i trwały joystick.

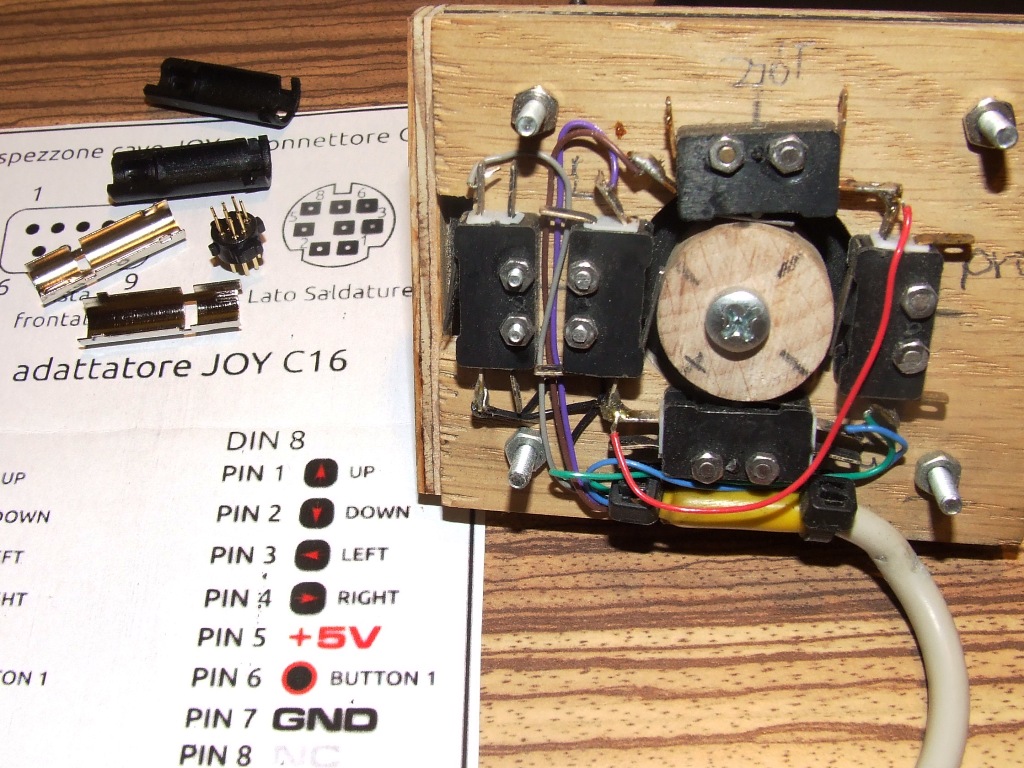

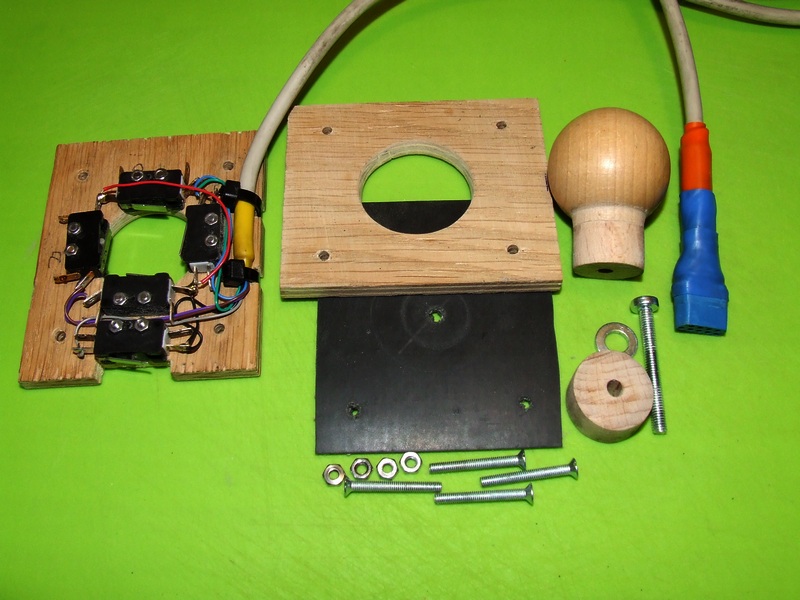

Na fotkach przedstawiona jest jego budowa.

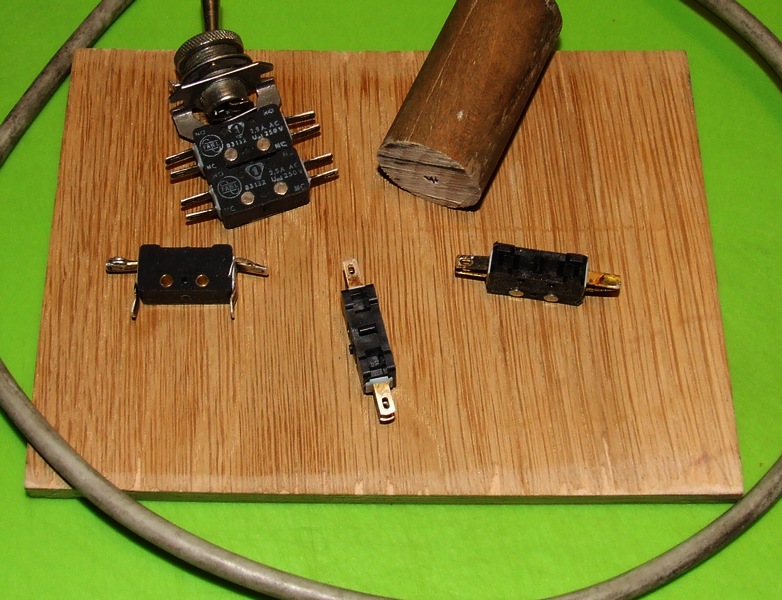

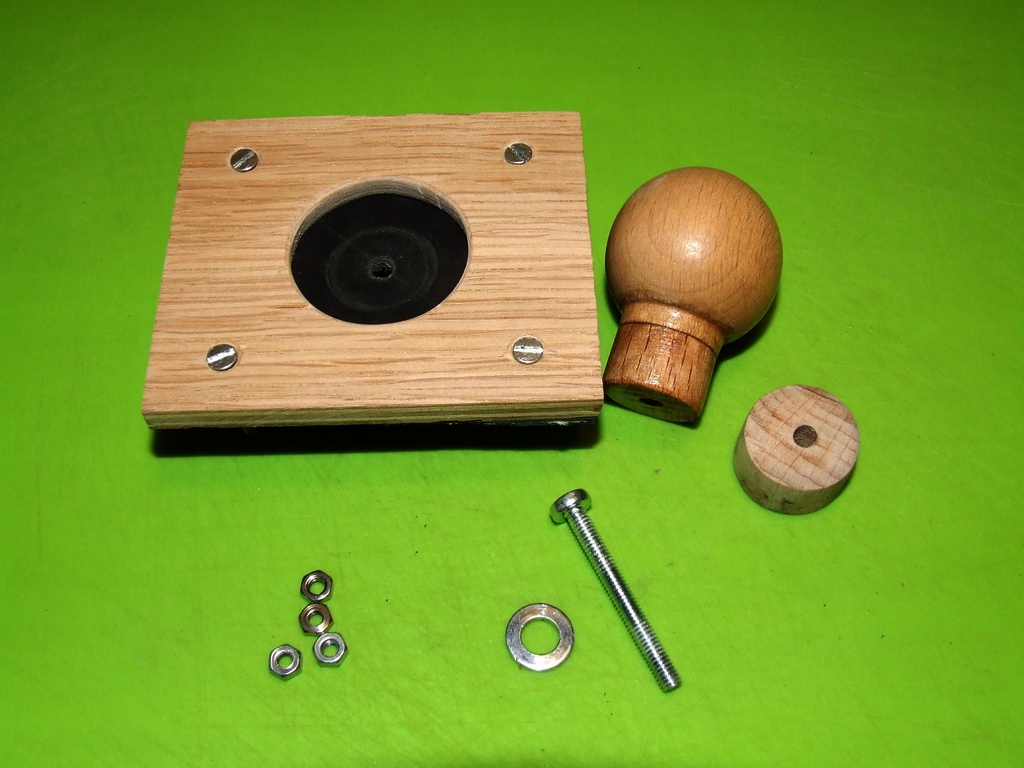

Guma z dętki, gałka ze starej szuflady, mikro włączniki, śruby.
Załączniki
Ostatnio zmieniony 05 gru 2018, 17:30 przez romeks, łącznie zmieniany 1 raz.

romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Re: Joystick do C16, 116, +4

#2 Post autor: romeks »

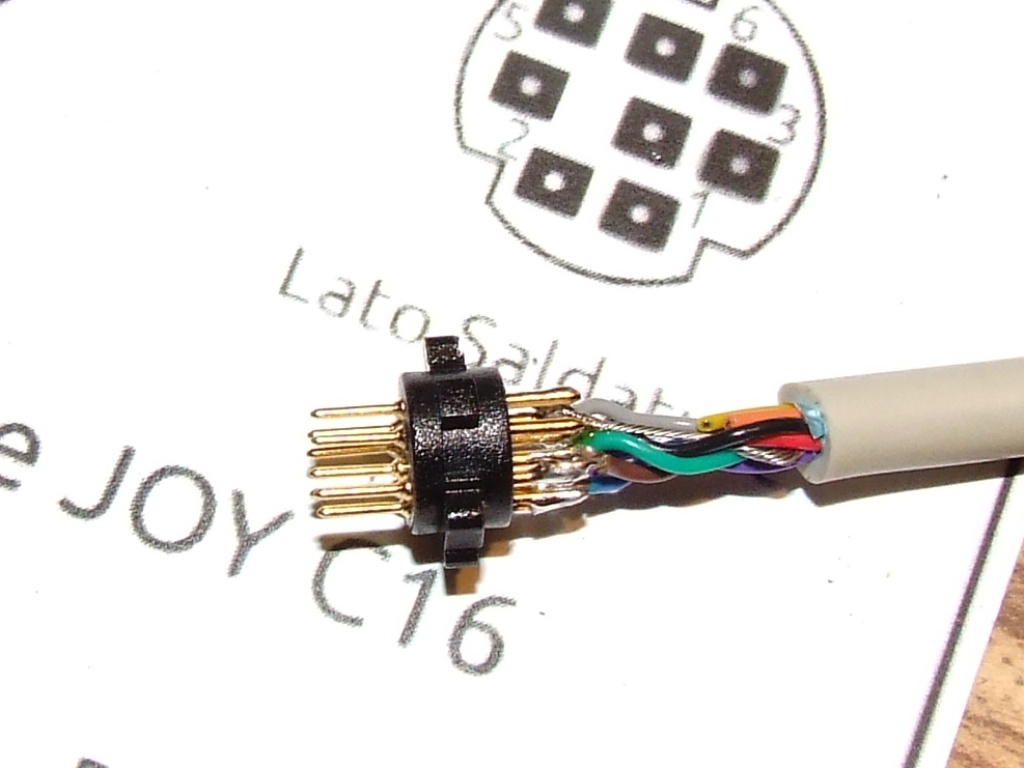

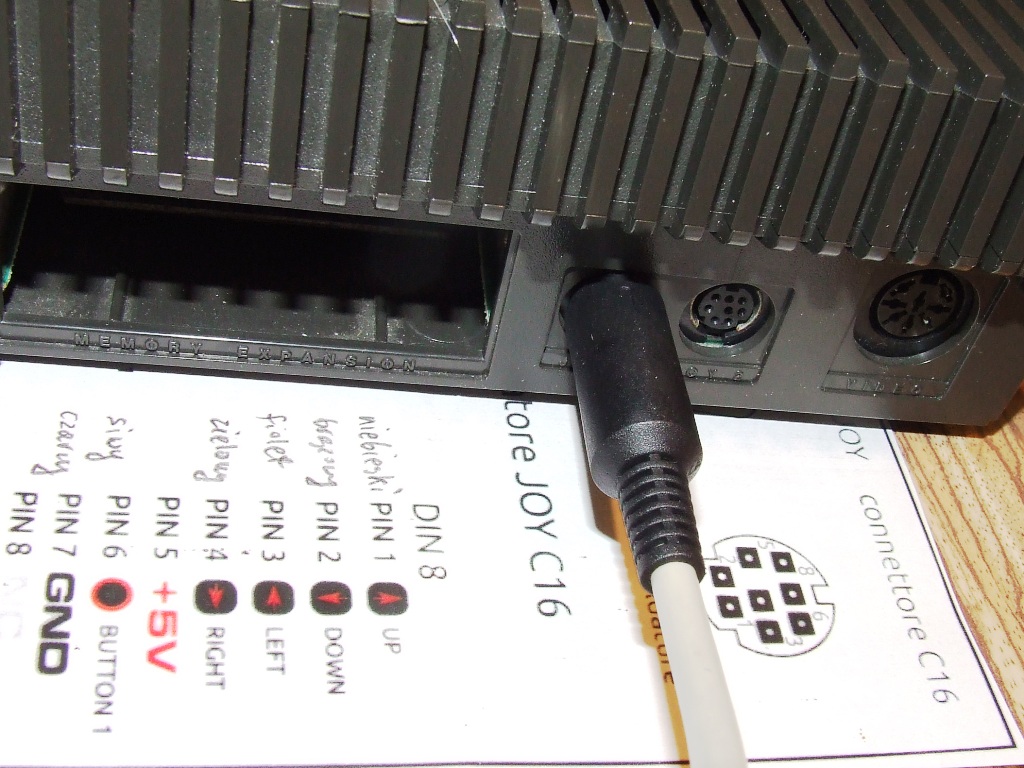

Wtyczka mini DIN8 kupiona na portalu za 6,50 zł.
Trochę mała, ale można zlutować.
Załączniki

starymarabut
Posty: 322
Rejestracja: 05 lip 2010, 22:25

Re: Joystick do C16, 116, +4

#3 Post autor: starymarabut »

Niezły powrót do lat 90-tychy [emoji5].
Korpus pewnie będziesz musiał jeszcze dopracować.
Załamać ostre krawędzie i takie tam.
C64II+SD2IEC+JiffyDOS+SwinSid88

romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Re: Joystick do C16, 116, +4

#4 Post autor: romeks »

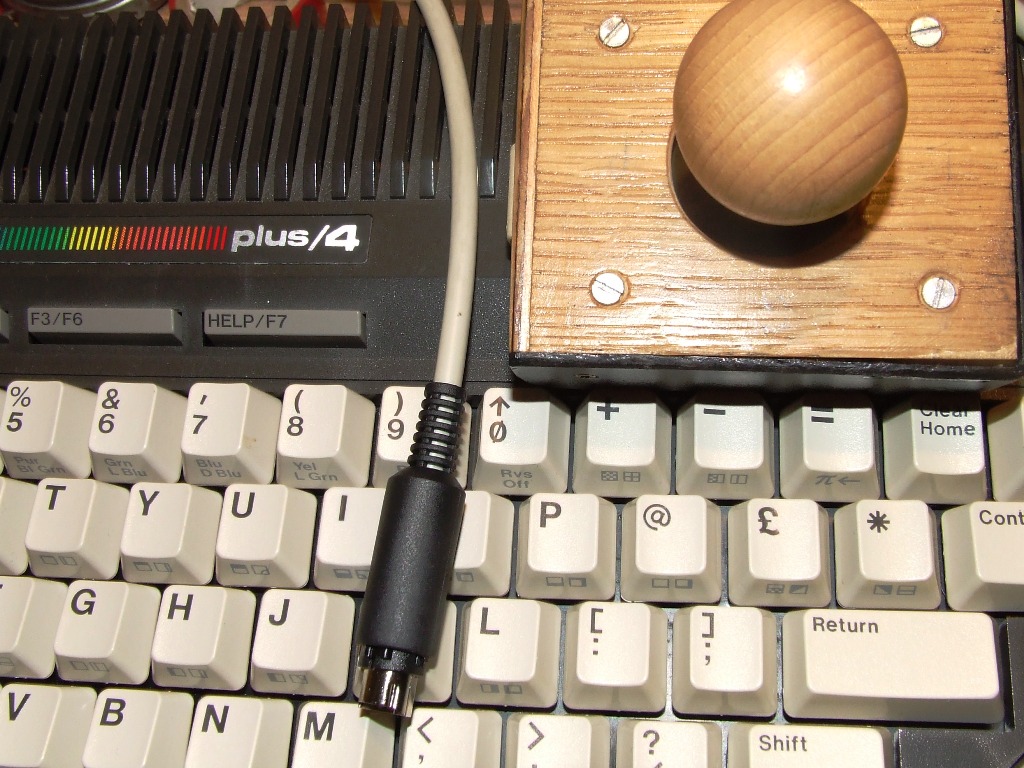

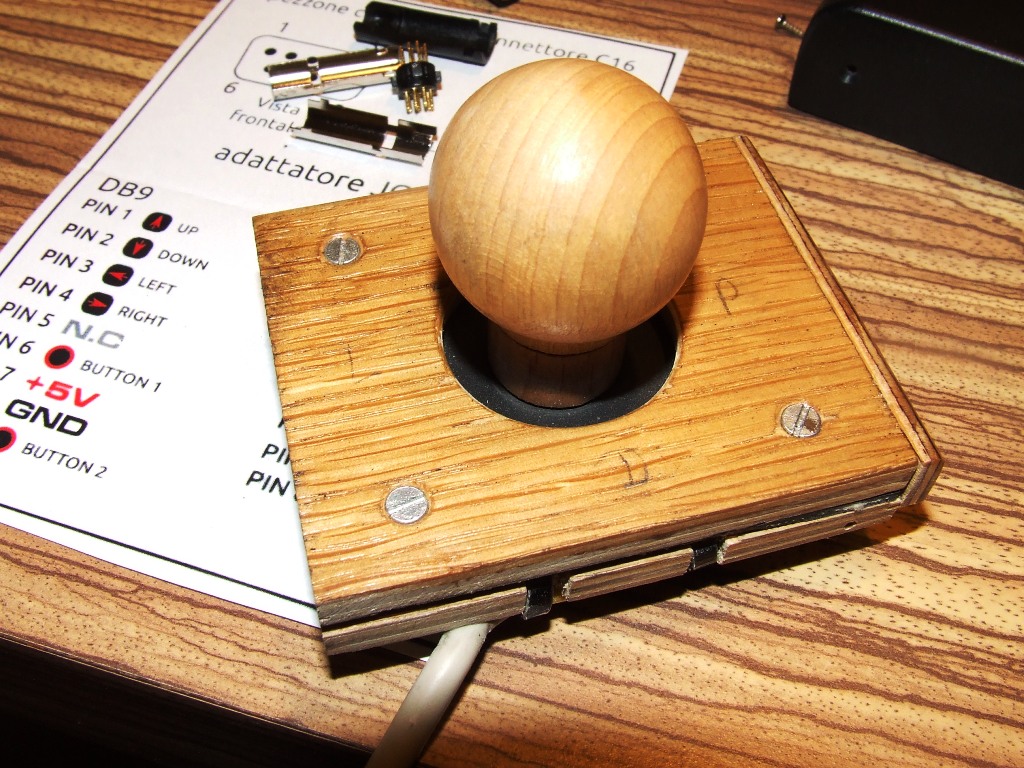

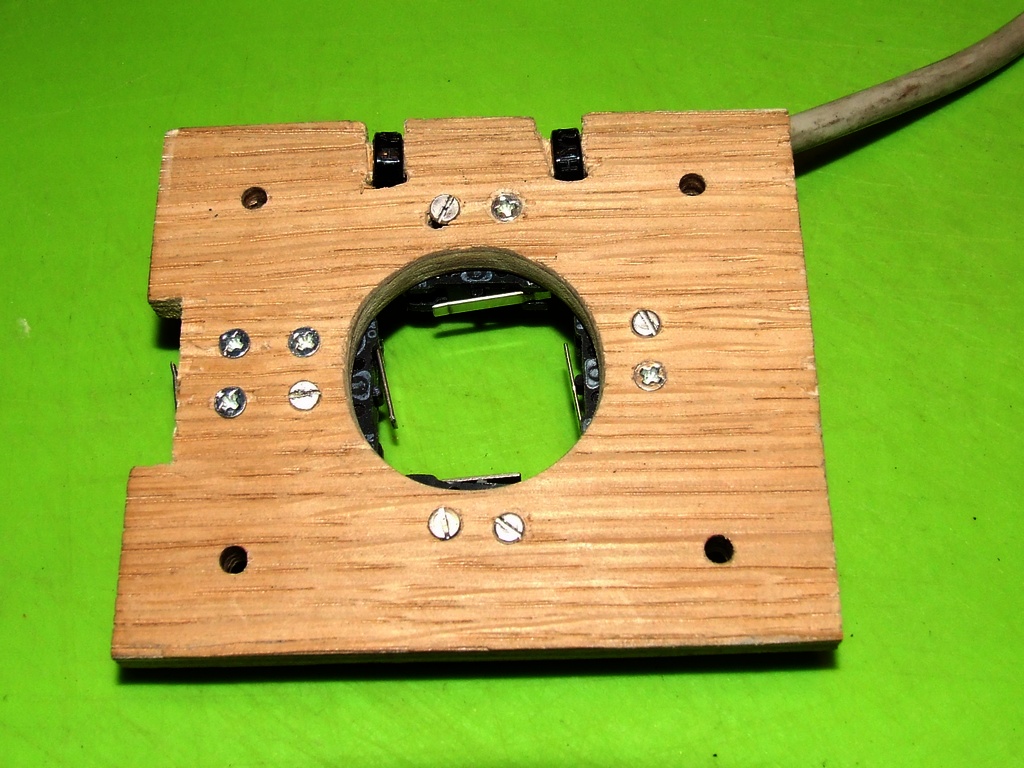

Jest już w obudowie po "czymś tam".
Od dołu jest zaokrąglona i wygodnie się trzyma w dłoni.
Załączniki

Awatar użytkownika
carrion
Posty: 2037
Rejestracja: 27 lut 2009, 17:38
Grupa: Bonzai
Kontakt:

Re: Joystick do C16, 116, +4

#5 Post autor: carrion »

niezłe. wygląda fajnie, a jak się gra?
W latach 90'tych jeden z kolegów z tego forum zrobił sobie coś co wtedy było mega zarąbistą sprawą - taki troche klimat jak ten twój tutaj.
Gryf / Elysium mianowicie zrobił sobie w ... uwaga ... mydelniczce joy. gałka była też okrągła, nieco mniejsza niż twoja ale własnoręcznie wytoczona na tokarce. nazywało się to "Micro Bazooka" działało na mikrostykach i było w pełni autorstwa Gryfa. Trzymało się też w jednej ręce. :)
c64portal.pl

romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Re: Joystick do C16, 116, +4

#6 Post autor: romeks »

W czasach kiedy o joysticki było trudno radziliśmy sobie w różny sposób.

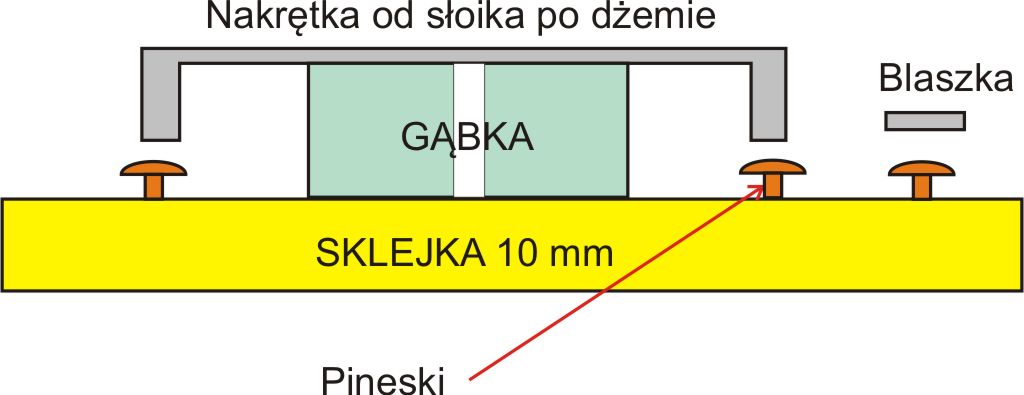

Na rysunku idea joysticka z nakrętki od słoika. Było kiedyś to publikowane w Bajtku o ile pamiętam.
W każdym bądź razie działało to bez zarzutu.
Prowadziłem w latach 80-tych klub komputerowy w MDK w Grudziądzu.
Tym czymś grano i to z powodzeniem.
Mieliśmy 1-go ZX-a i 3 szt. Atari z zielonymi monitorami.

Pozdrawiam
Załączniki

KB777
Posty: 250
Rejestracja: 03 wrz 2009, 11:21

Re: Joystick do C16, 116, +4

#7 Post autor: KB777 »

Magurex. W Wawie i okolicach to oni "trzęsli" rynkiem dżojów-samorób na bazie temperówek.

Wysłane z mojego ANE-LX1 przy użyciu Tapatalka
- konto nieaktywne -

Awatar użytkownika
Kacper
Posty: 13
Rejestracja: 29 wrz 2018, 22:26

Re: Joystick do C16, 116, +4

#8 Post autor: Kacper »

fajny :D i pełen szacun za chęci
a mogę prosić o taką rozpiskę z pinami z db9 na minidin 8?
mogę sobie przerysować ze zdjęć ale taka rozpiska wygląda fachowo
zawsze mam z tym problem, widok wtyczek jest od strony lutowanej tzn od strony kabli?
VC20, C16, C+4, C64C, C64 + SD2IEC, C128, A500, Atari 65 XE + SIDE2 + TURBO 2001, XL800, Timex 1000 i 2048, JS128, zx81, zx +, zx +2, zx+3, MSX1, Schneider 464 i 6128

romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Re: Joystick do C16, 116, +4

#9 Post autor: romeks »

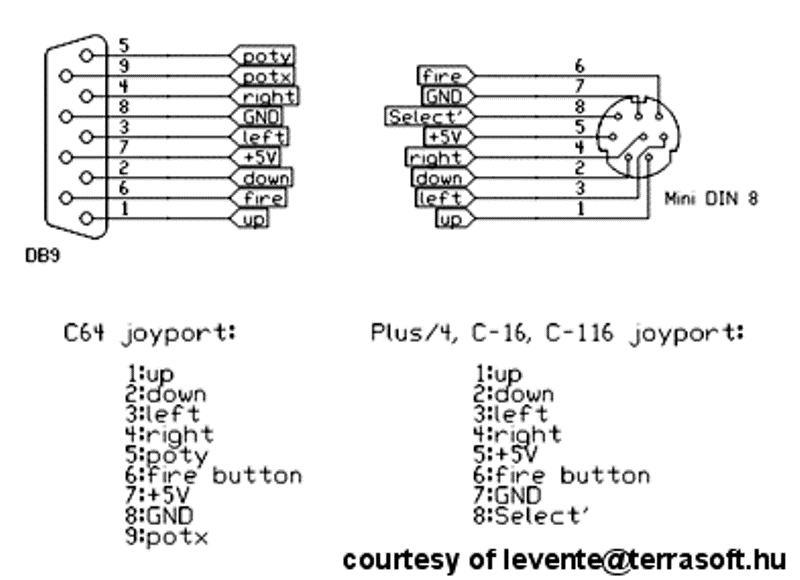

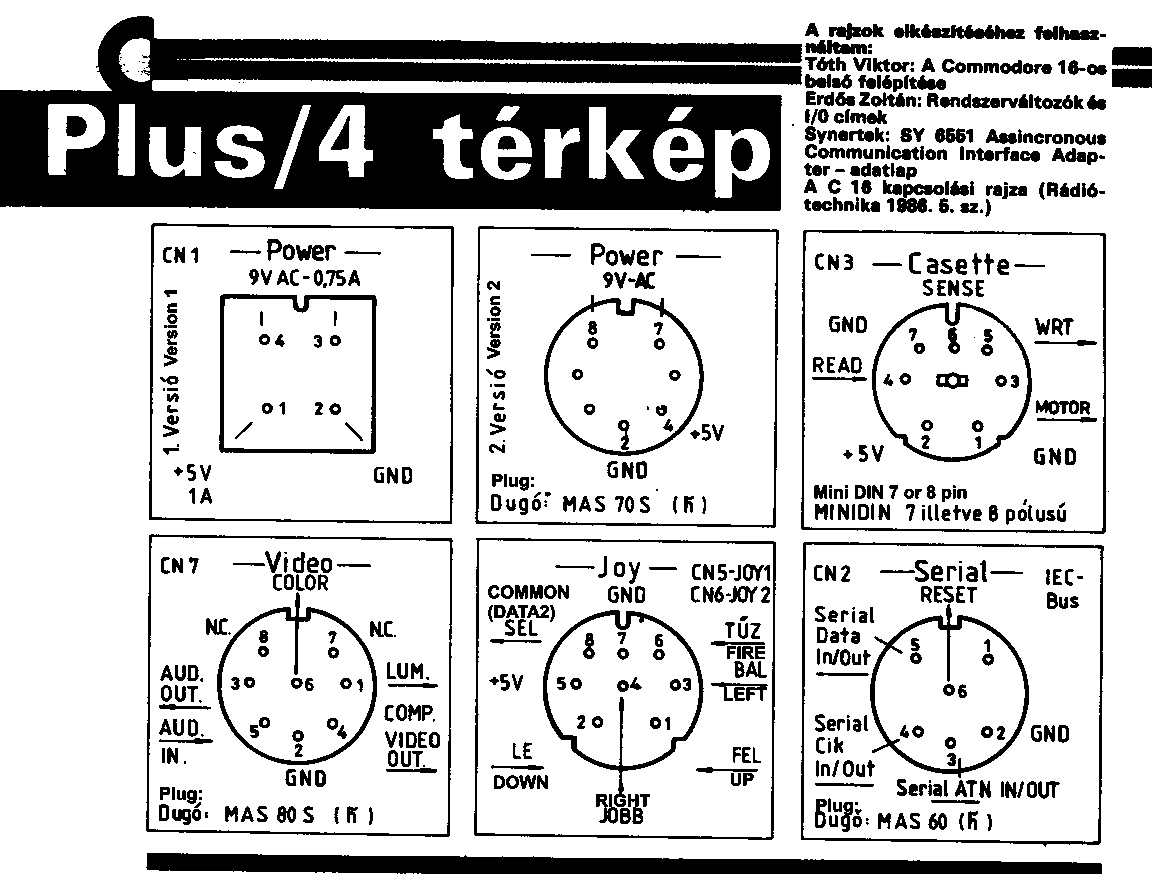

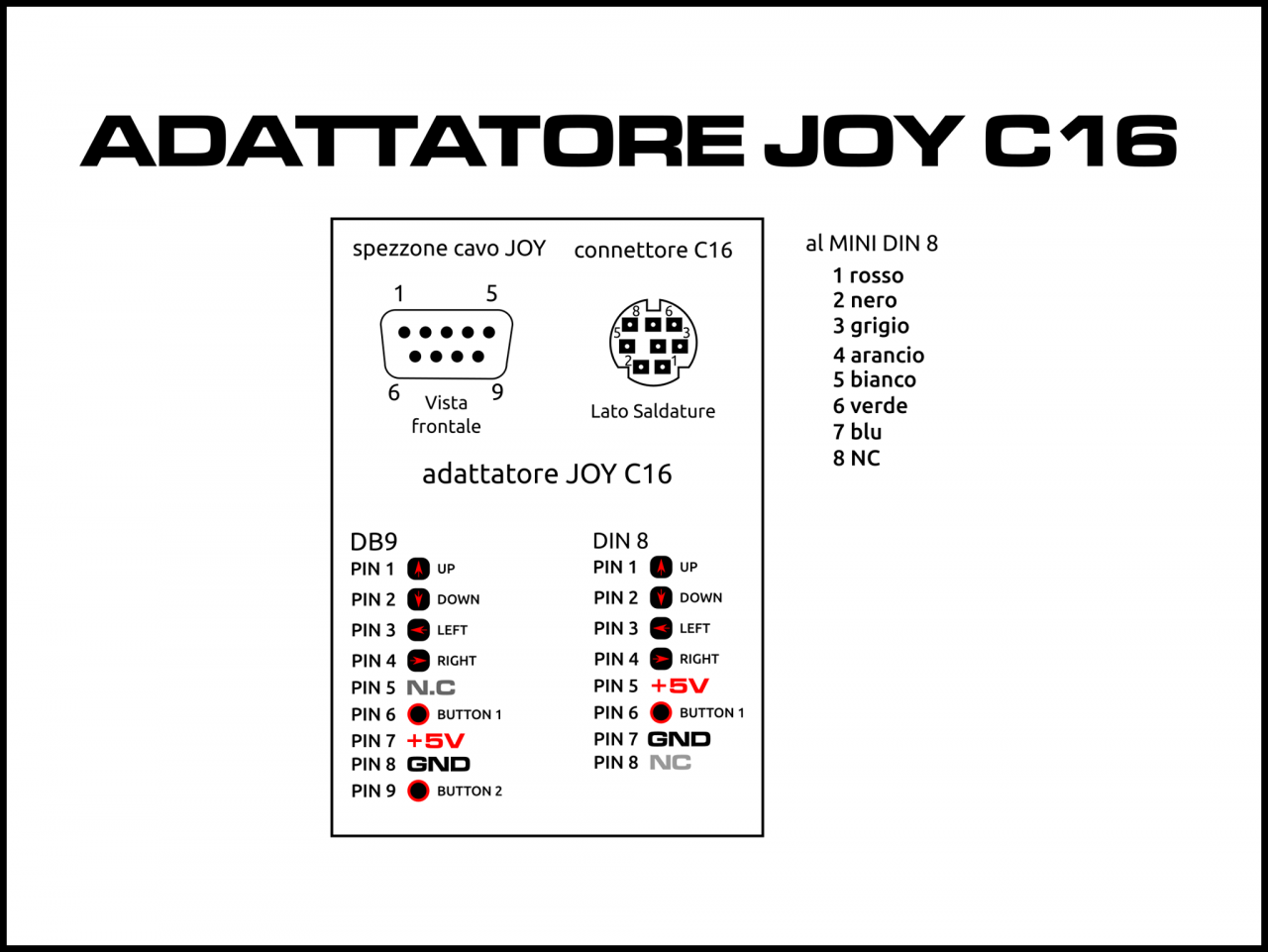

Rozpiski na mini din 8.
Załączniki
adattatore C16.png
adattatore C16.png (200.6 KiB) Przejrzano 4720 razy

romeks
Posty: 73
Rejestracja: 16 sty 2018, 10:36

Re: Joystick do C16, 116, +4

#10 Post autor: romeks »

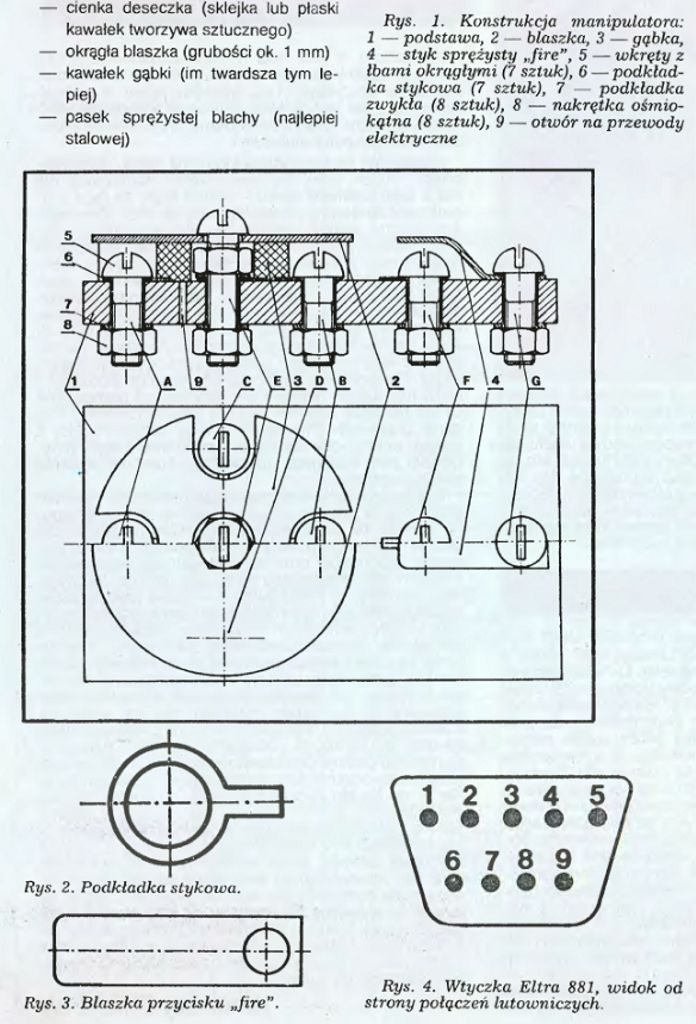

W specjalnym numerze Bajtka był opublikowany rysunek joysticka.
Załączniki
