Naprawa C16

#1 Post autor: romeks »

Witam.
Jako , że po raz pierwszy piszę na Forum to trochę o sobie.
Zbieram komputery 8 bitowe z którymi miałem kiedyś styczność.
Mam już ZX81 (magnetofon RQ-L349); ZX Spectrum +2 (szary); Atari 65XE (magnetofon z SIO2SD); Commodore C64C (magnetofon); Amstrad CPC 464; ZX Spectrum + ; Travel Mate 4000 WinDX2 (Win3,11); PC 486SX (Win95). Wszystkie naprawione i sprawne ...
Próbuję teraz zreanimować C16.
Był to pierwszy prywatnie kupiony w latach 80-tych w Baltonie komputer.
Dlatego darzę go sentymentem tak jak i ZX81, którego miałem w owym czasie w pracy.

Ze wstępnych pomiarów C16 wynika, że niesprawny jest procesor MOS 7501/8501.
Pewnie nie do dostania.
Może ktoś ma zbędny ... chętnie odkupię.

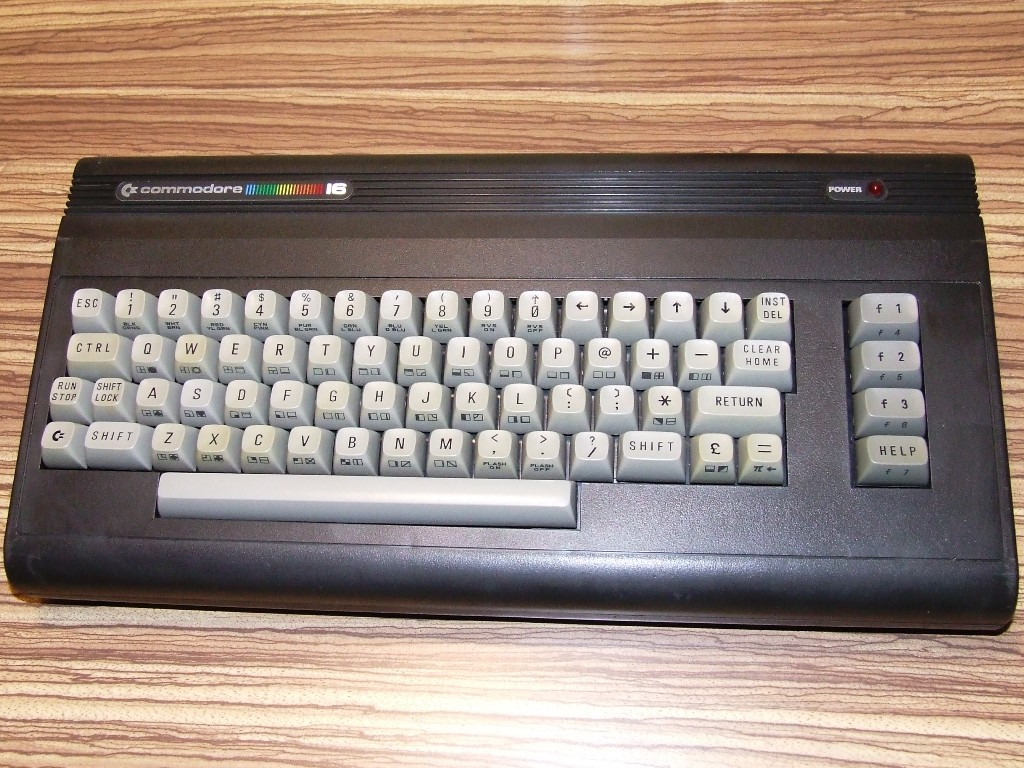

Komputerek jest w niezłym stanie kompletny z oryginalnym zasilaczem.

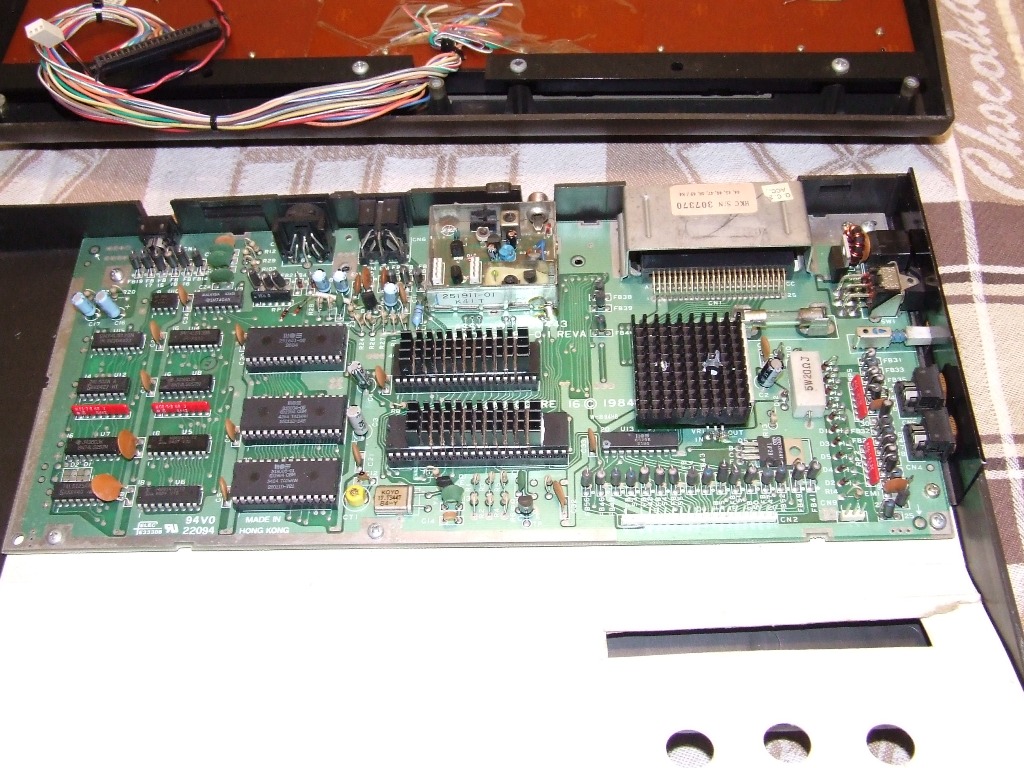

Dorobiłem dodatkowe radiatory na stabilizator, TED i CPU.
Radiatory są ze starych kart graficznych.

Pozdrawiam
Załączniki

Awatar użytkownika
carrion
Posty: 1971
Rejestracja: 27 lut 2009, 17:38
Grupa: Bonzai
Kontakt:

Re: Naprawa C16

#2 Post autor: carrion »

Witaj
Pozostaje Ci chyba tylko skupowanie uszkodzonych C16/+4 na części na aukcjach bo samych prockówto żadko kto sprzedaje. A czasami taniej wyjdzie kupić uszkodzony komputer i liczyć że może procek da się uratować - bardzo często padają TEDy, więc jest szansa.
c64portal.pl

Awatar użytkownika
Nitro
Posty: 1327
Rejestracja: 03 wrz 2008, 20:23
Grupa: Black Sun

Re: Naprawa C16

#3 Post autor: Nitro »

Witamy na pokładzie. carrion dobrze radzi, ale podam droższą ale pewną alternatywę: eBay:
http://vi.vipr.ebaydesc.com/ws/eBayISAP ... cureDesc=0
IC 8501 is now priced at $46.50 each.
Gość ma też sporo innych elementów.

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#4 Post autor: romeks »

Mam do odbioru płytę główną z C 4plus. Może procesor będzie sprawny ...

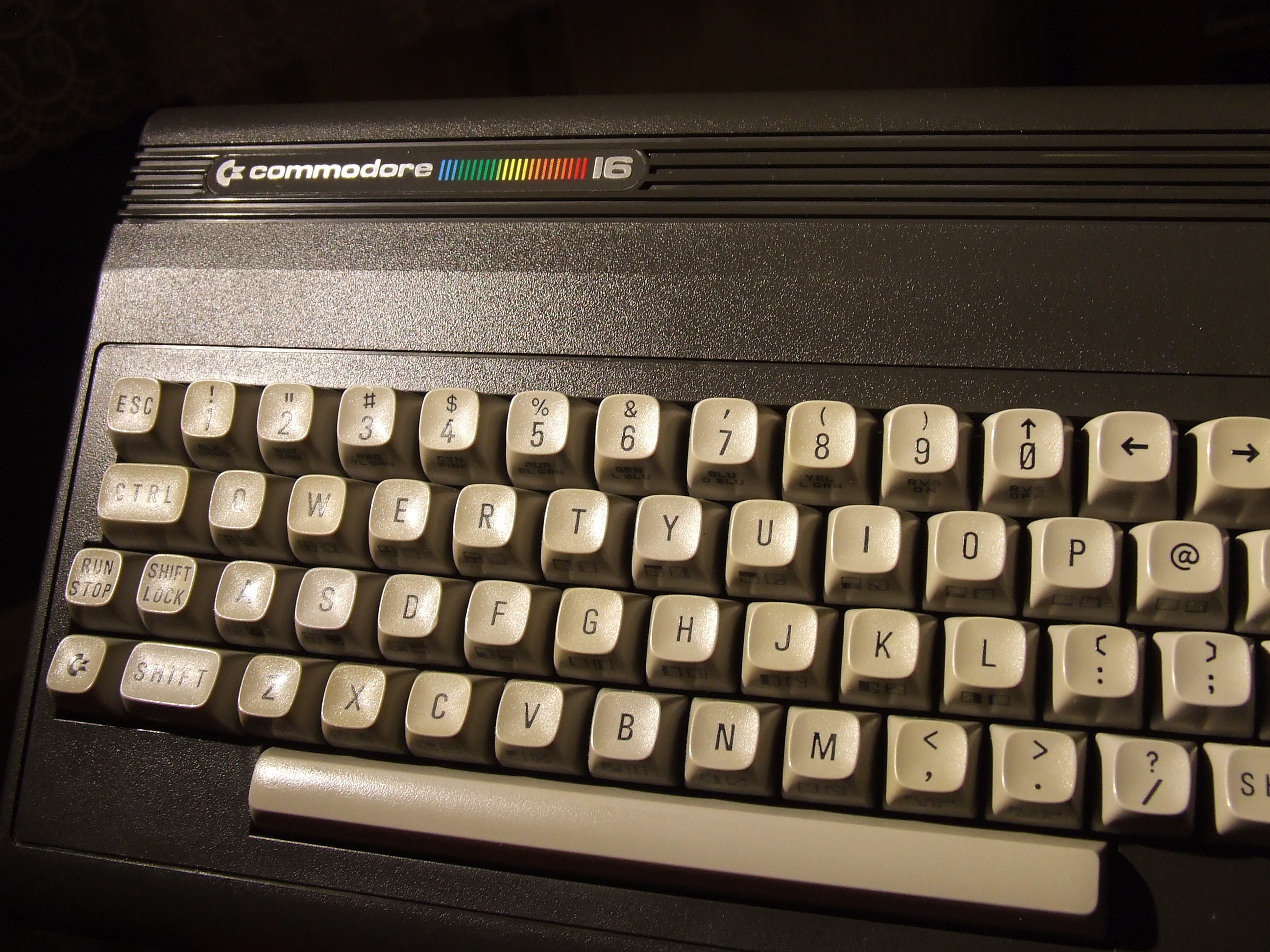

Tymczasem odświeżyłem wszystkie plastiki w C16, łącznie z klawiszami.
Załączniki

Awatar użytkownika
Nitro
Posty: 1327
Rejestracja: 03 wrz 2008, 20:23
Grupa: Black Sun

Re: Naprawa C16

#5 Post autor: Nitro »

Klawisze możesz wybielić metodą Retr0Bright - skrótowo traktuje je się perhydrolem 30%(woda utleniona to 2% perhydrolu)
Tutaj pierwszy lepszy opis:
https://majsterkowo.pl/wybielanie-plast ... tr0bright/
Sposobów jest dużo, żele, mikstury, wszystko łączy perhydrol oraz dużo słońca.
Chyba u nas na forum jest też jakiś tutorial dot tej metody.

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#6 Post autor: romeks »

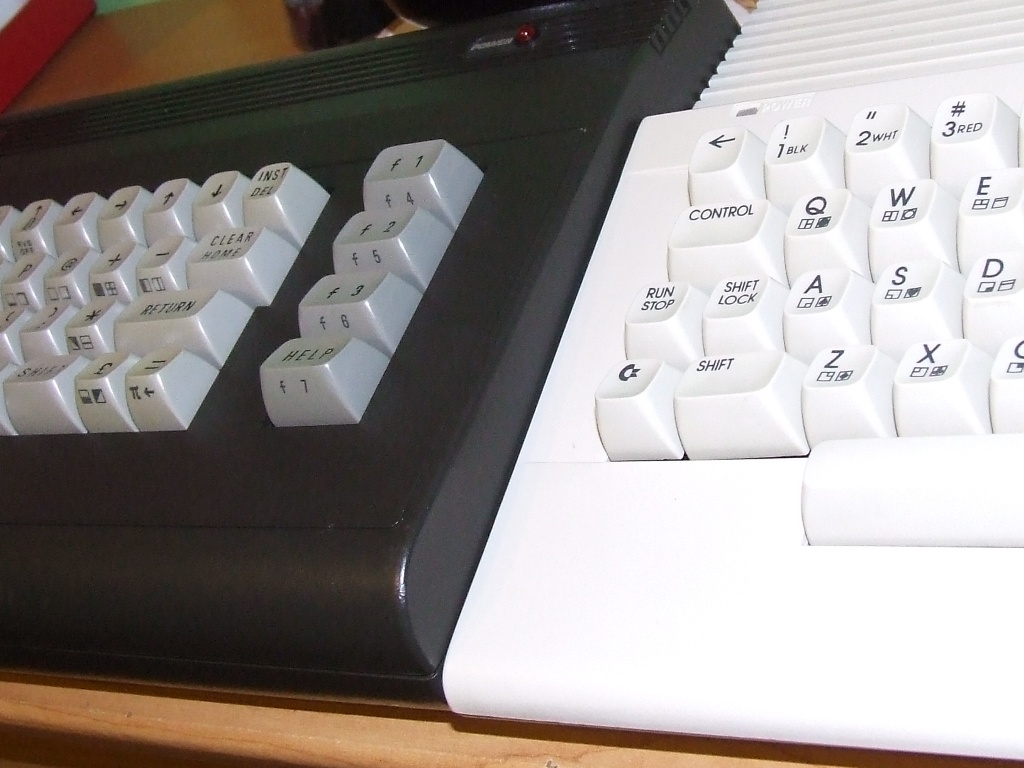

Znam tę metodę. W przypadku C16 wybielanie nie jest konieczne.
Klawisze maja odpowiedni prawie fabryczny kolor.
Natomiast w przypadku C64C klawisze maja tendencje
do żółknięcia i tu ta metoda jest wskazana.
Załączniki

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#7 Post autor: romeks »

Witam.

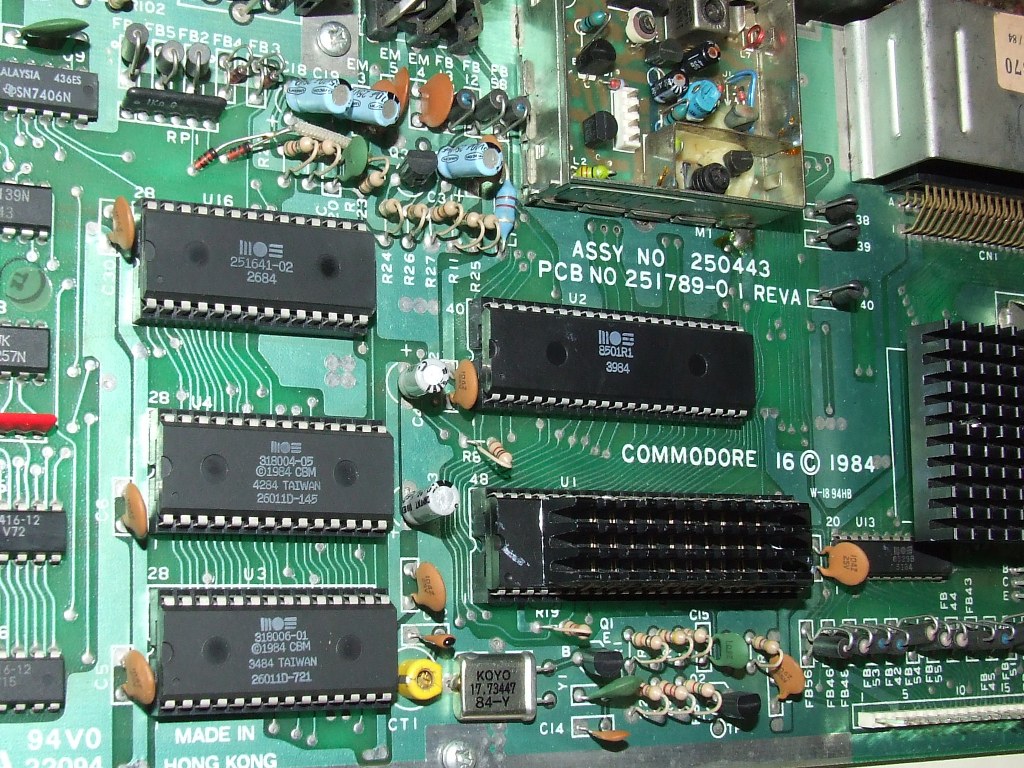

Chciałem się pochwalić, że procesor MOS8501R1 z płyty C4 plus

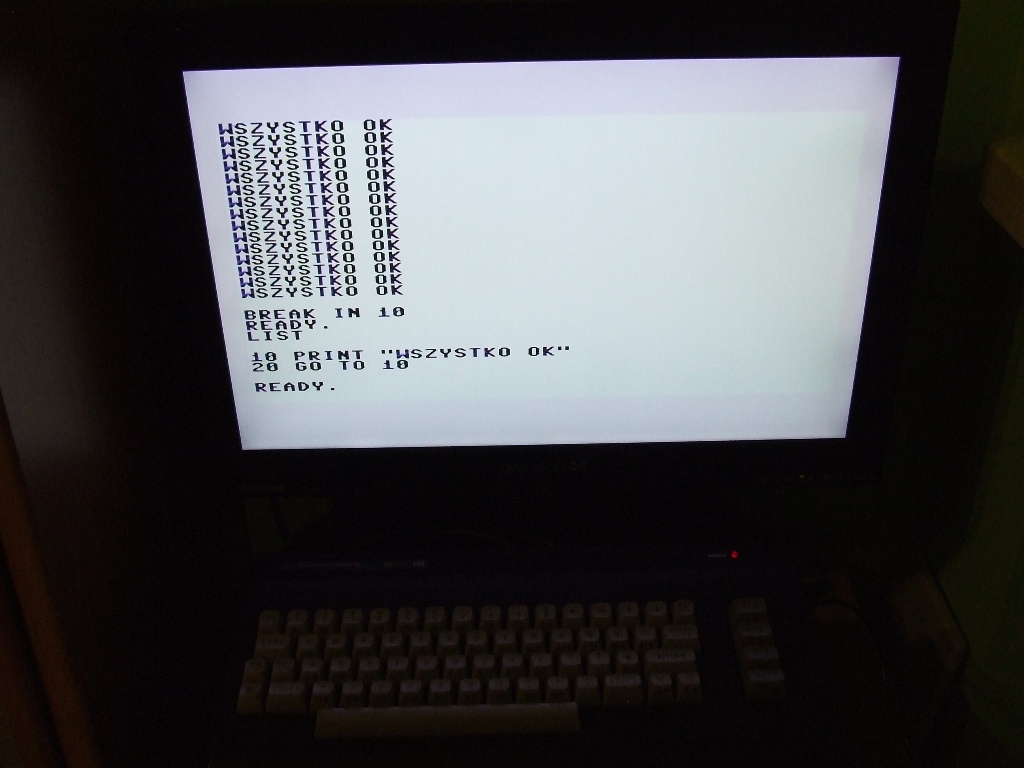

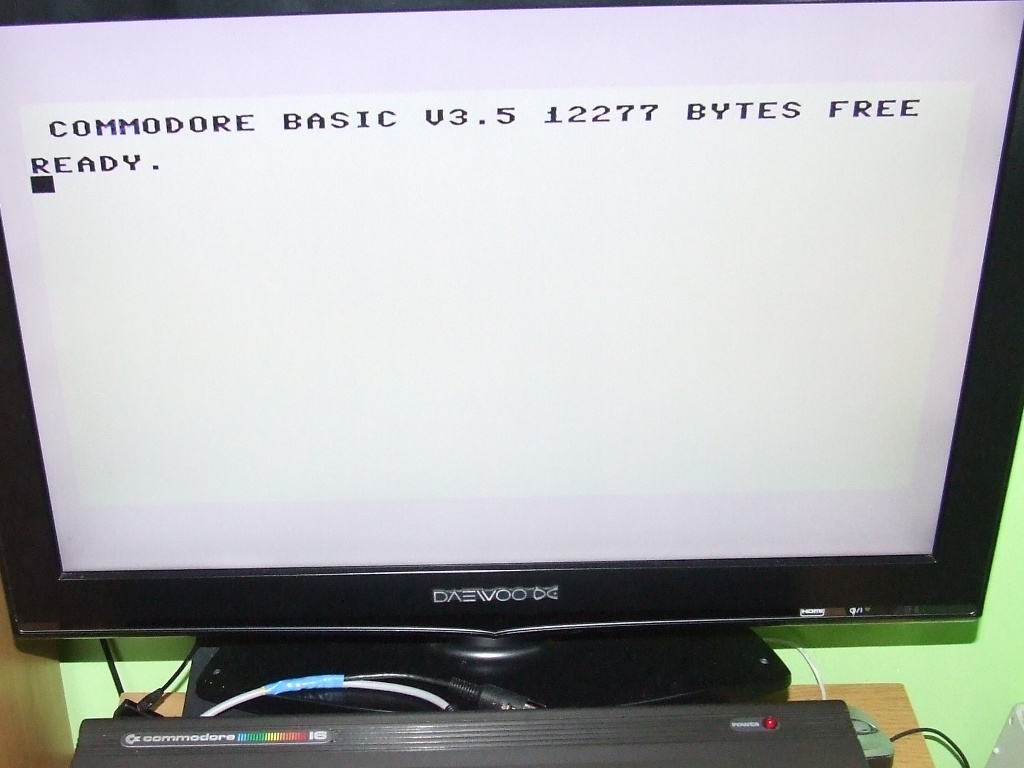

okazał się sprawny. Po zamontowaniu komputerek ożył.

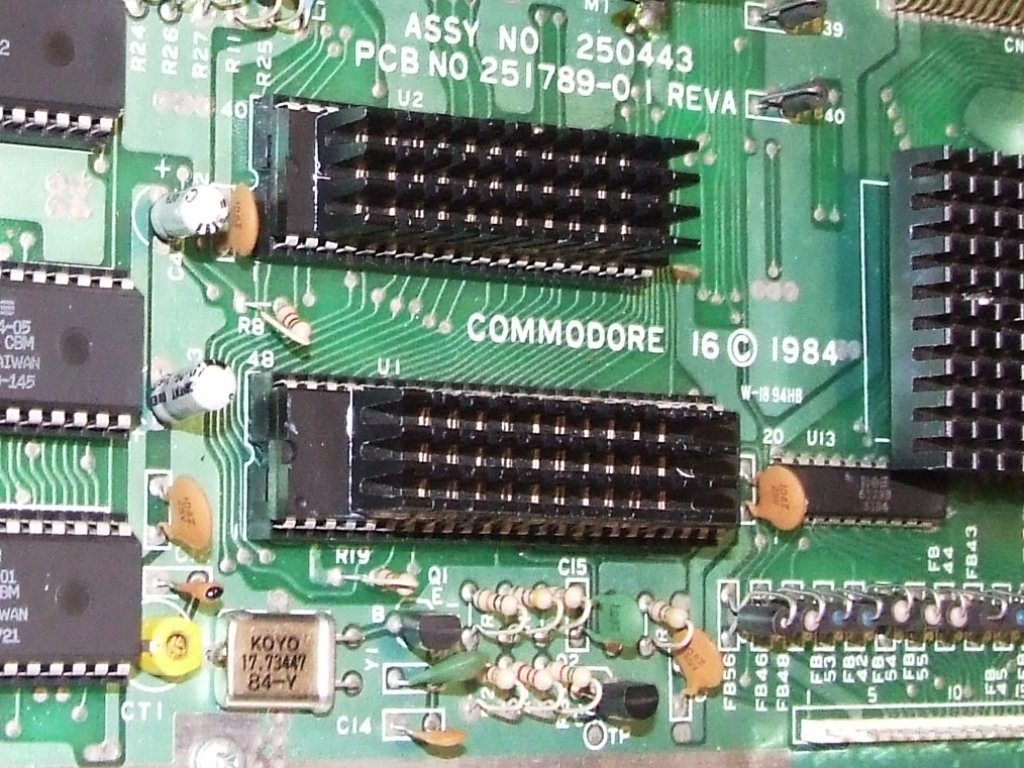

Nałożyłem na procesor radiator i wszystko jest na razie OK.
Załączam fotki kompa po naprawie.
Pozdrawiam.
Załączniki

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#8 Post autor: romeks »

Witam.
Czy są jakieś krótkie programy diagnostyczne w BASIC-u
testujące dźwięk w C16.

Nameless
Posty: 184
Rejestracja: 04 lis 2013, 11:23

Re: Naprawa C16

#9 Post autor: Nameless »

Chcesz sprawdzić czy cokolwiek brzęczy ?
Poszukaj instrukcji do Commodore C16 jest tam kilka programów demonstrujących działanie komend Basica.
np.
VOL 8
SOUND 1,266,60

SOUND voice, note value, duration

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#10 Post autor: romeks »

Dzięki.
Buczy, czyli OK.

Nameless
Posty: 184
Rejestracja: 04 lis 2013, 11:23

Re: Naprawa C16

#11 Post autor: Nameless »

Super! Polecam wrzucić 64kB Ram.

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#12 Post autor: romeks »

Nameless pisze:Super! Polecam wrzucić 64kB Ram.
Właśnie zacząłem przeróbkę z przełącznikiem pamięci.
Będzie 16 kB i 64 kB
Nie jestem zwolennikiem ingerencji w staruszków ale zawsze
od kiedy miałem C16 "marzyłem" o jego rozbudowie.
A marzenie trzeba spełniać, nawet po latach.
Ingerencja w płytę i obudowę będzie bardzo niewielka.

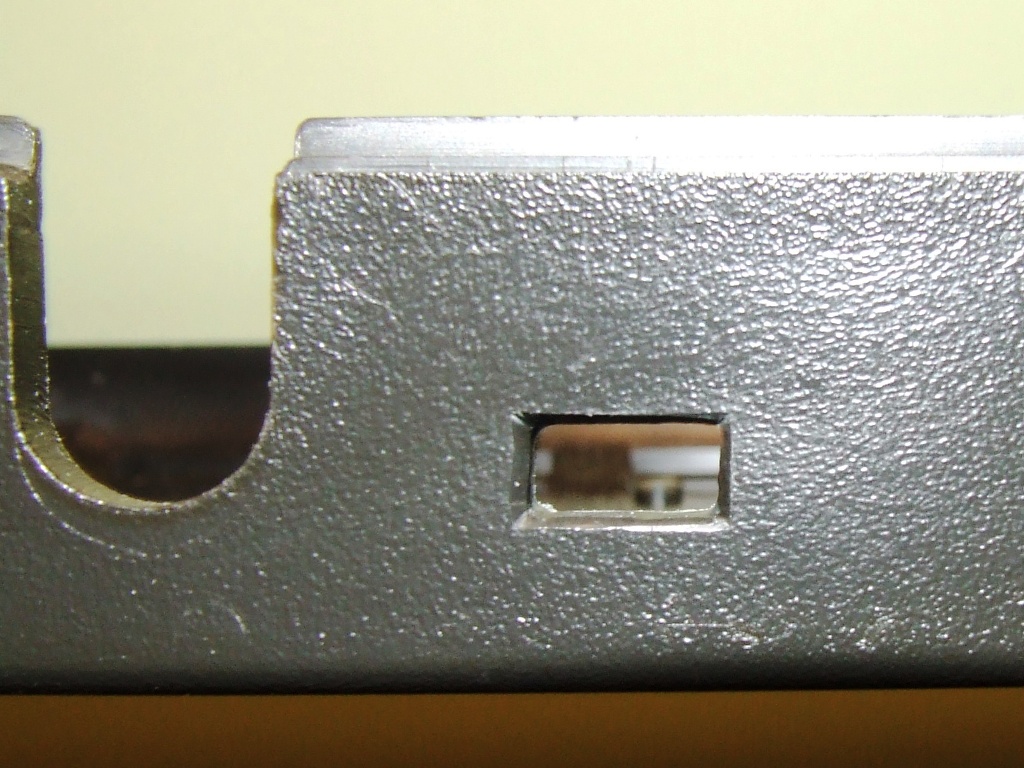

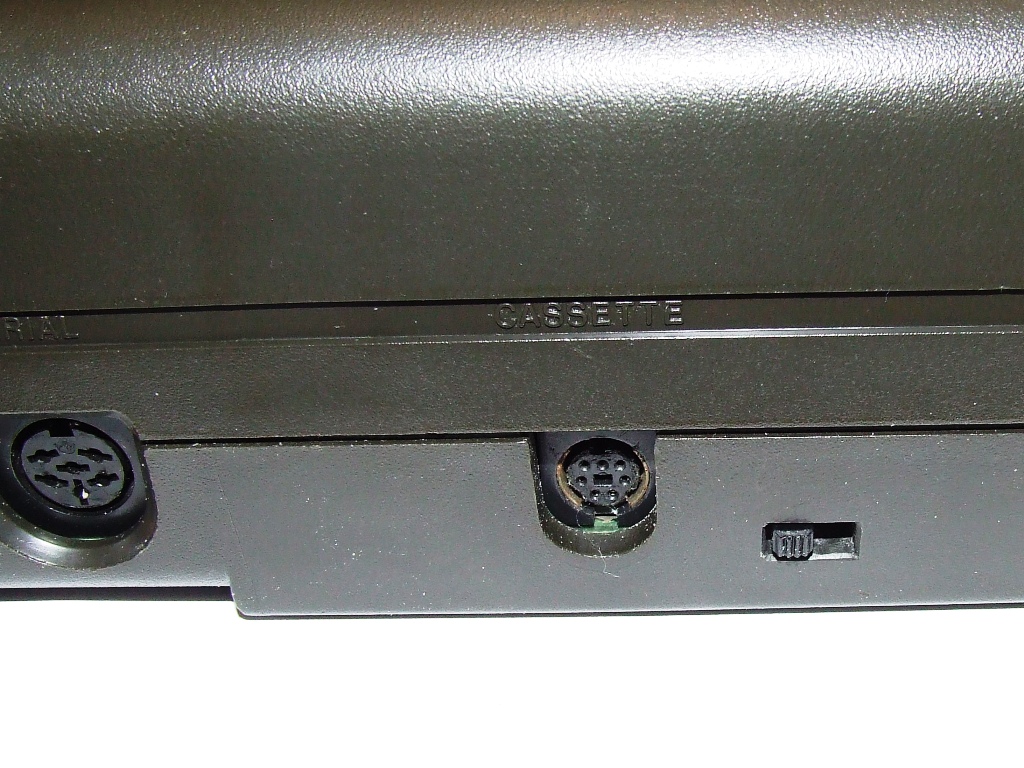

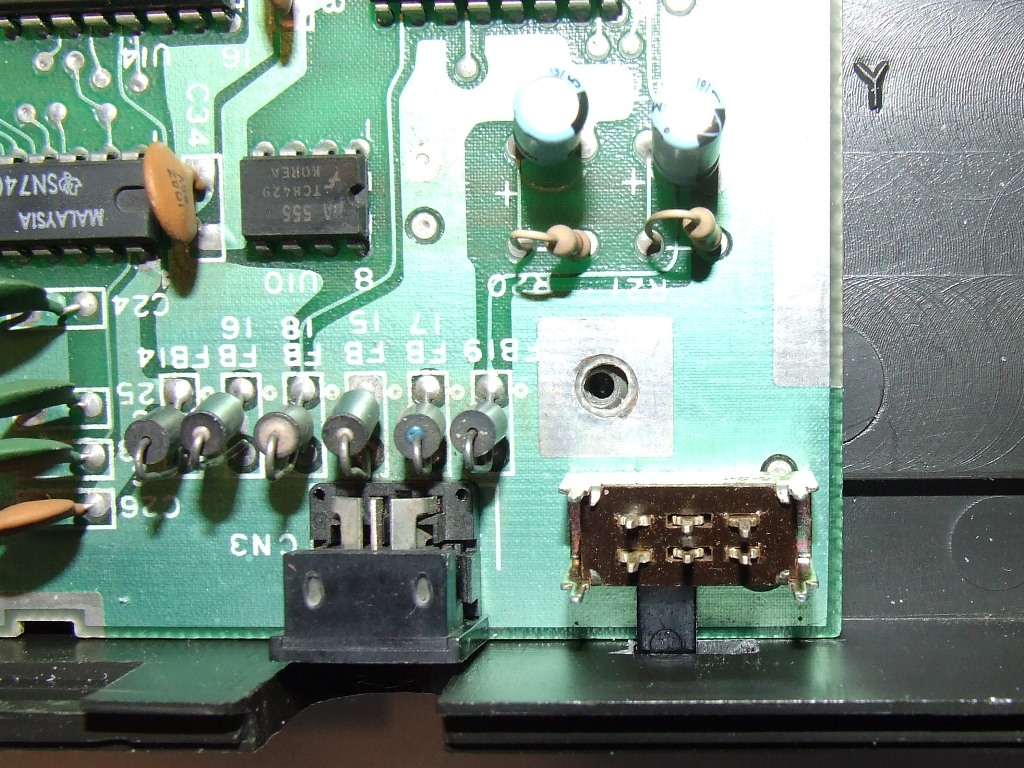

Znalazłem miejsce gdzie można fajnie zamocować przełącznik.
Przeróbki na fotkach.
Teraz szukam pamięci.
Załączniki

Awatar użytkownika
carrion
Posty: 1971
Rejestracja: 27 lut 2009, 17:38
Grupa: Bonzai
Kontakt:

Re: Naprawa C16

#13 Post autor: carrion »

Ja do C16 mam rozszerzenie wkładane w Expansion port. I ciekawostko działa mi z C16 ale nie działa z C116. Ktoś mi to na Plus4World kiedyś tłumaczył dla czego, ale jakoś nie pamiętam i nadal mnie to czasami dziwi.

Jak już zbudujesz C16 to zakładam że zaczniesz pracować nad produkcjami na niego? ;)
Mogę pomóc.
c64portal.pl

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#14 Post autor: romeks »

carrion pisze: Jak już zbudujesz C16 to zakładam że zaczniesz pracować nad produkcjami na niego? ;)
Mogę pomóc.
A dzięki serdeczne. Trzymam za słowo...
Pozdrawiam, Romek

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#15 Post autor: romeks »

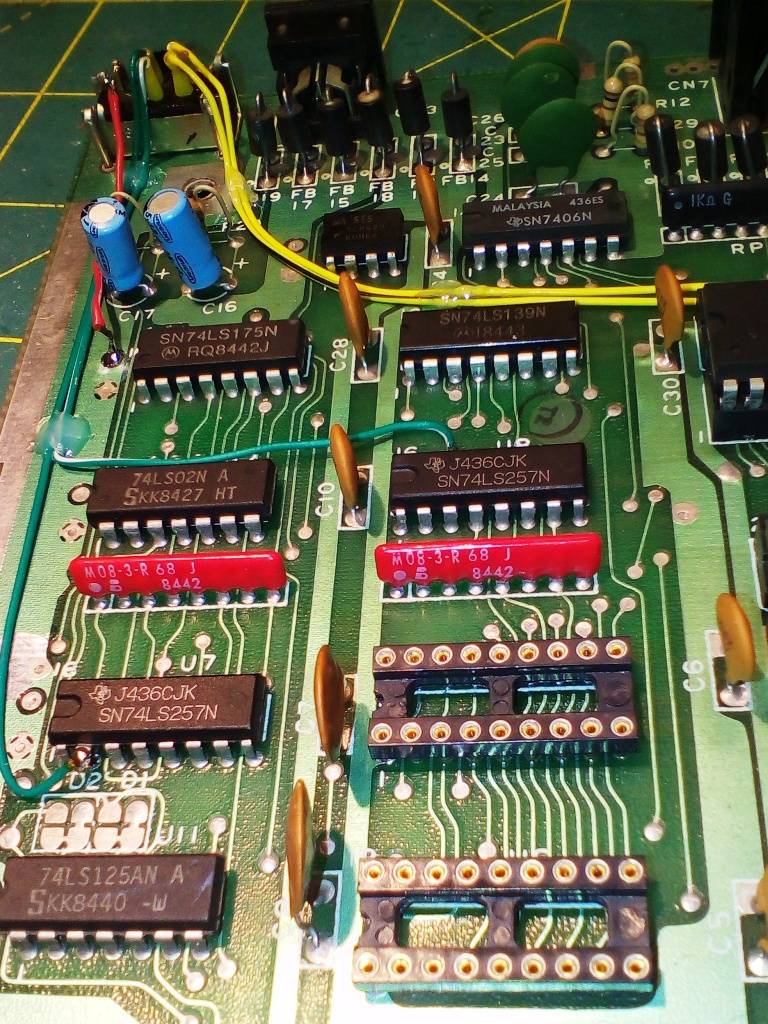

Podstawki wlutowane i odpowiednie przeróbki porobione.
Teraz muszę zdobyć 4464 bo na razie pracuję na starych 4416.
Załączniki

Nameless
Posty: 184
Rejestracja: 04 lis 2013, 11:23

Re: Naprawa C16

#16 Post autor: Nameless »

Możesz wstawić tez 41464 albo 2464 :-)

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#17 Post autor: romeks »

Zamówiłem kilka szt. w tym sklepie. Cena chyba okazyjna.
https://shop.tvsat.com.pl/pl/p/1szt-IC- ... -NEC/13555

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#18 Post autor: romeks »

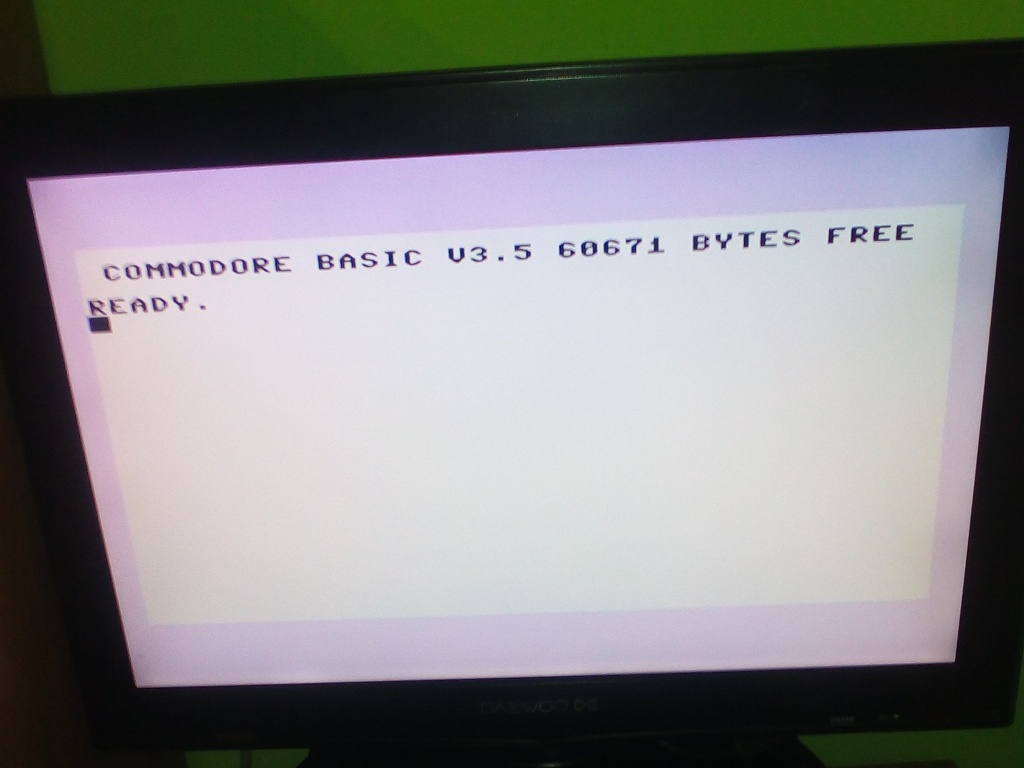

Układy NEC 41464 włożone do podstawek.
Przełącznik w pozycji 64kB.
Wszystko działa OK.

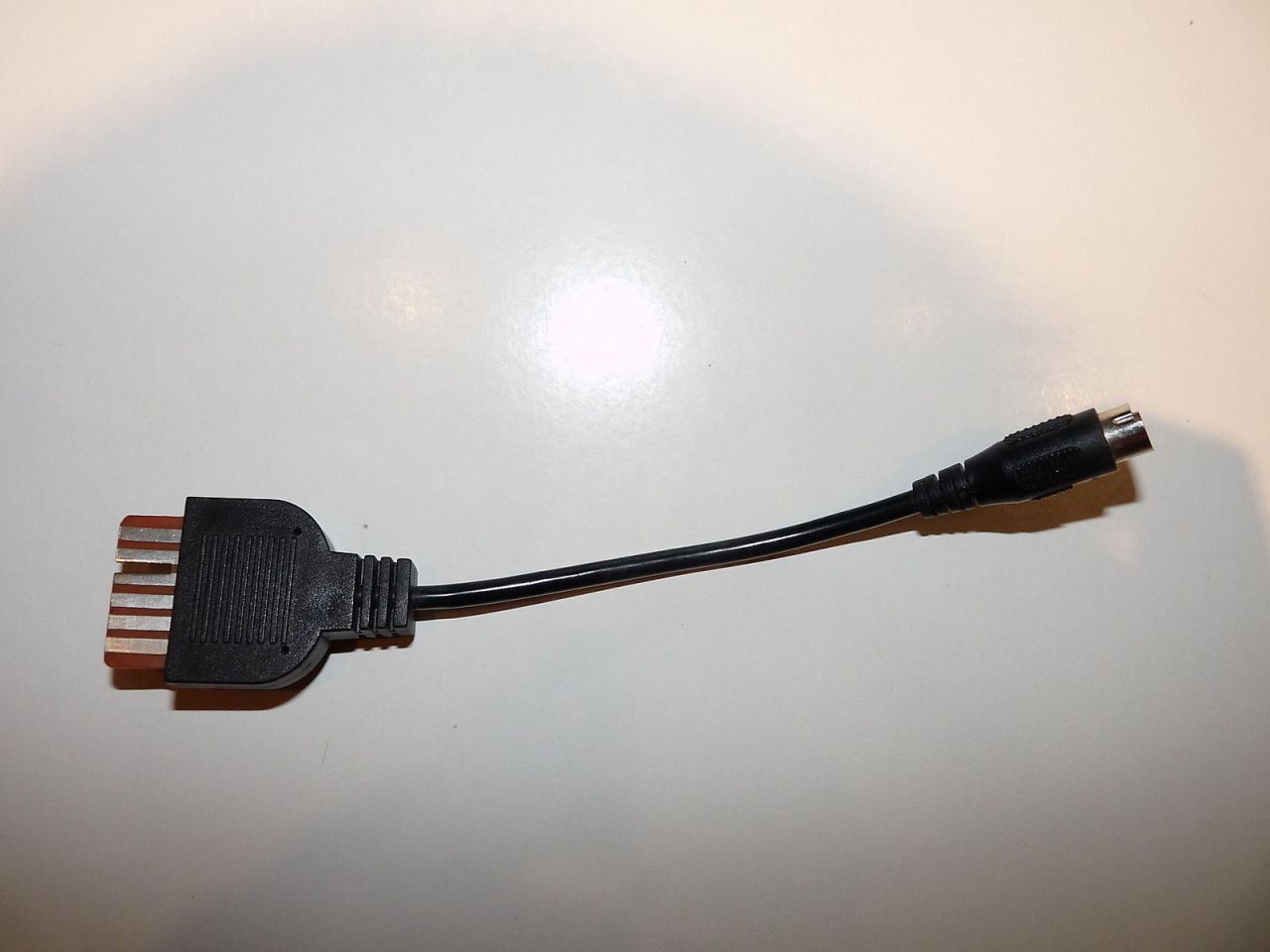

Następny etap to adapter magnetofonu na C16.
Załączniki

Awatar użytkownika
drygol
Posty: 131
Rejestracja: 14 kwie 2015, 13:35
Grupa: Lamers
Kontakt:

Re: Naprawa C16

#19 Post autor: drygol »

Bardzo fajny projekt :)
Jakie dalsze plany ?

romeks
Posty: 71
Rejestracja: 16 sty 2018, 10:36

Re: Naprawa C16

#20 Post autor: romeks »

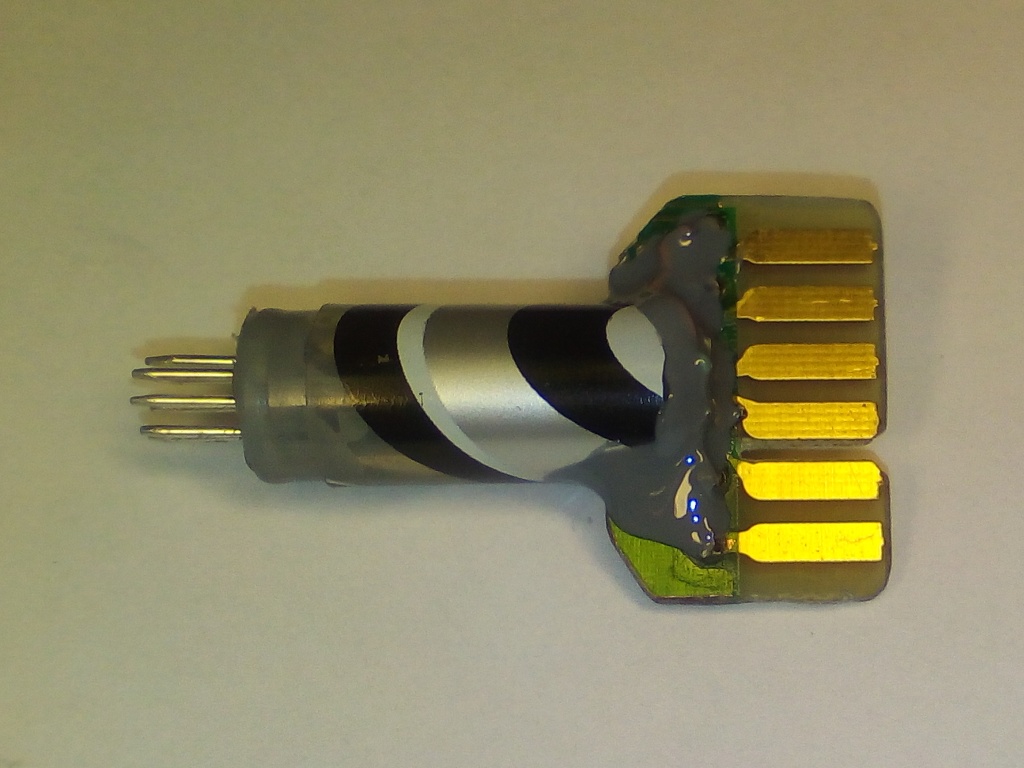

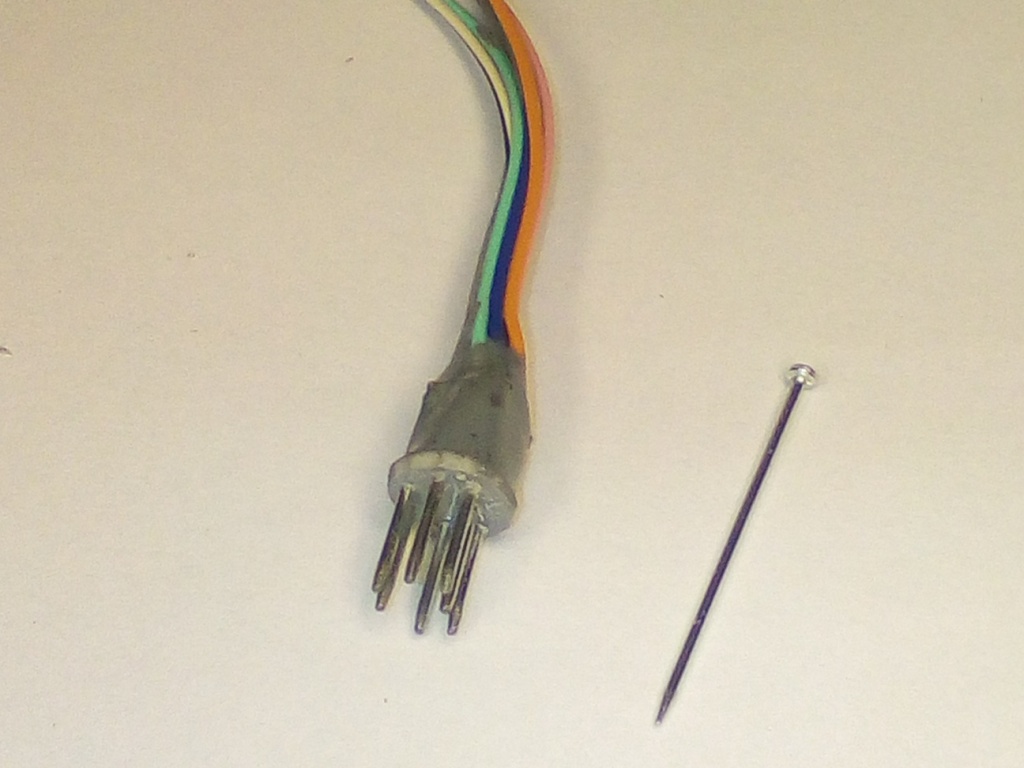

Zrobiłem przejściówkę ze szpilek i kawałka płytki.
Załączniki
